Extron HC 404 - Système de travail collaboratif filaire

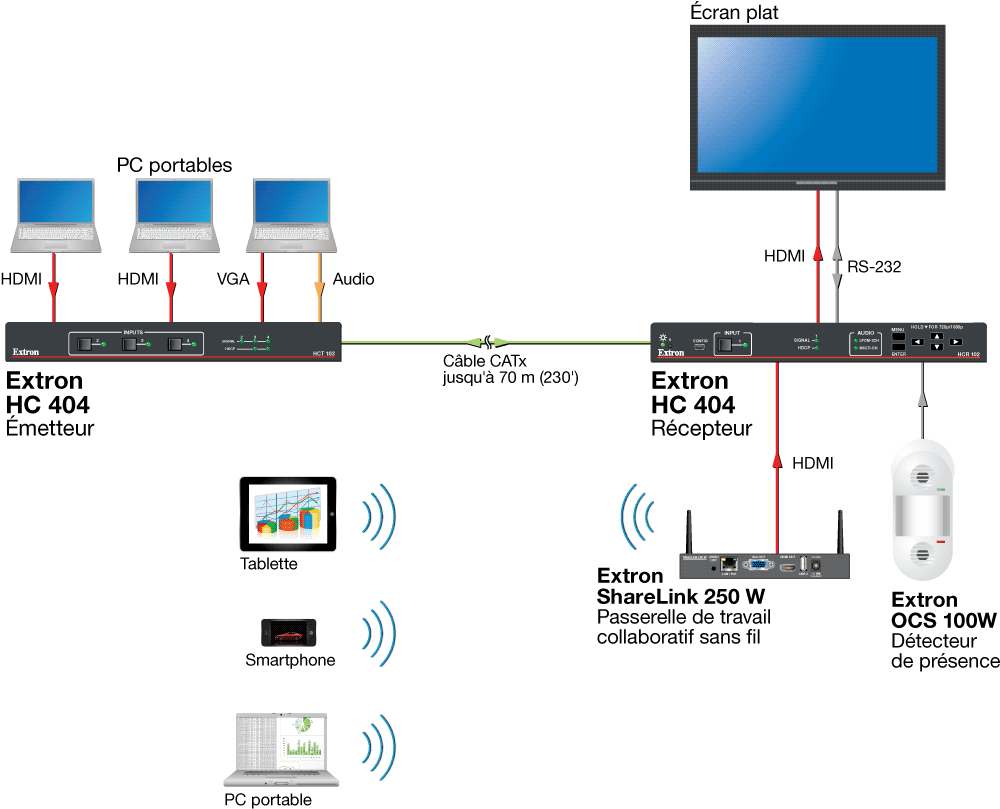

Le système HC 404 combine des capacités de commutation vidéo, de scaling, d'extension de signaux, et de contrôle de système dans un ensemble d'émetteur/récepteur à un prix accessible à tout type d'application. Cet ensemble d'émetteur/sélecteur et de récepteur avec scaler permet d'étendre la vidéo, l'audio, et l'alimentation sur un seul câble CATx jusqu'à 70 m (230'). L'émetteur dispose de deux entrées HDMI et d'une entrée VGA tandis que le récepteur comprend une entrée HDMI. La technologie de scaling Extron avancée assure une qualité d'images exceptionnelle avec des détails optimaux et une précision des couleurs. Les capacités de contrôle embarquées simplifient la commutation automatique des sources, le contrôle du display, et l'intégration avec des détecteurs de présence pour assurer une gestion simple et intuitive par l'utilisateur. Conçus pour une intégration professionnelle, les boîtiers compacts de l'émetteur et du récepteur du système HC 404 peuvent être facilement placés sous des tables, derrière des displays, ou dans les emplacements dans lesquels ils répondent aux besoins d'une application.
L'HC 404 est simple à utiliser et rapidement fonctionnel. La commutation et le contrôle automatique de la mise en marche et de l'arrêt du système permettent aux utilisateurs de vaquer à leurs activités de travail collaboratif sans devoir manipuler continuellement le matériel audiovisuel. Le système active le display lorsqu'un présentateur connecte un appareil source et commute automatiquement vers de nouveaux appareils source lors de leur connexion. Lorsqu'aucun signal n'est détecté, le système s'arrête après un laps de temps pré-déterminé. Pour optimiser la flexibilité du système, il est possible d'activer automatiquement le système lorsque des utilisateurs entrent dans la salle en y intégrant des détecteurs de présence OCS 100 Extron. La connexion d'une passerelle de travail collaboratif sans fil ShareLink à l'entrée HDMI du récepteur assure le support des environnements intégrant des appareils mobiles personnels, optimisant ainsi le travail collaboratif et le partage de contenus.
L'HC 404 est une solution audiovisuelle parfaitement fiable, conçue pour répondre à des exigences professionnelles. Il fournit une extension haute qualité de signaux audio et vidéo qui maximise la performance et la fiabilité du système. Plusieurs connexions d'entrée sont fournies afin de supporter une grande variété de sources et de résolutions vidéo. La technologie de scaling Extron avancée assure une qualité vidéo exceptionnelle et la technologie EDID Minder® assure une qualité d'images constamment optimale sur le display.
L'HC 404 est facile à installer et à configurer. L'extension fiable de signaux sur un câble CATx permet de ne plus utiliser de câbles vidéo longs. Pour simplifier l'installation, la capacité d'alimentation à distance permet d'utiliser une seule source d'alimentation connectée au récepteur pour alimenter l'émetteur et le récepteur. La gestion des paramètres audiovisuels du système est simple avec le logiciel de configuration des produits PCS Extron qui permet également de contrôler facilement plusieurs systèmes. La connectivité Ethernet simplifie la gestion, la supervision, et le contrôle d'appareils audiovisuels sur un réseau standard. L'HC 404 dispose de capacités de contrôle de traitement intégrées qui permettent de ne pas connecter d'autres appareils. Les ports Ethernet, RS-232, IR, CEC, et d'E/S numériques du récepteur contrôlent et communiquent avec des displays, des détecteurs, des sélecteurs, et d'autres équipements. Aucune programmation n'est nécessaire. La configuration est simple avec Global Configurator, le logiciel puissant Extron pour les systèmes de contrôle audiovisuels.
L'HC 404 peut être préconfiguré pour étendre des capacités de contrôle à la solution logicielle Zoom Rooms. Vous pouvez démarrer instantanément une conférence, une réunion, et le contrôle audiovisuel d'une salle. À partir de la même interface sur votre écran tactile TouchLink® Pro Extron, vous pouvez contrôler chacune des fonctions audiovisuelles et de conférence d'une salle.
Les capacités des solutions de système HC 404 peuvent être amplifiées afin d'intégrer beaucoup plus de fonctionnalités avec divers produits compatibles. Un travail collaboratif sans fil est possible avec l'ajout d'une passerelle ShareLink. Le logiciel GlobalViewer® Enterprise peut être utilisé pour la gestion d'appareils à distance. L'HC 404 est inclus dans le pack TeamWork Connect 300 pré-configuré et est disponible dans le TeamWork System Builder, un outil interactif en ligne qui guide les utilisateurs à travers le processus de configuration de la solution de travail collaboratif idéale.
L'HC 404 est compatible avec les écrans tactiles TouchLink Pro et les claviers de commande réseau NBP pour assurer un contrôle utilisateur complet. L'acquisition de la LinkLicense pour la mise à niveau d'interfaces utilisateur vous permet de vous servir d'un appareil mobile ou d'un ordinateur comme interface principale de contrôle pour votre système audiovisuel.

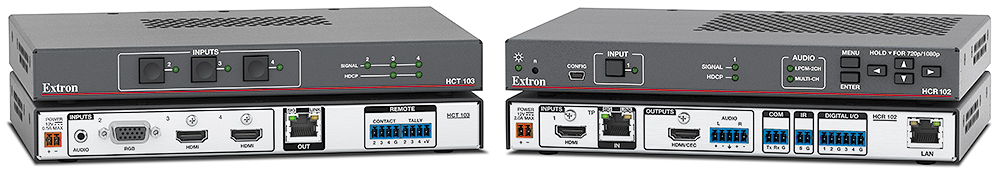

- Solution puissante pour espaces de réunion - Le système HC 404 intègre des capacités de commutation vidéo, de scaling, d'extension de signaux, et de contrôle de système dans un ensemble d'émetteur et de récepteur compact, facile à installer.

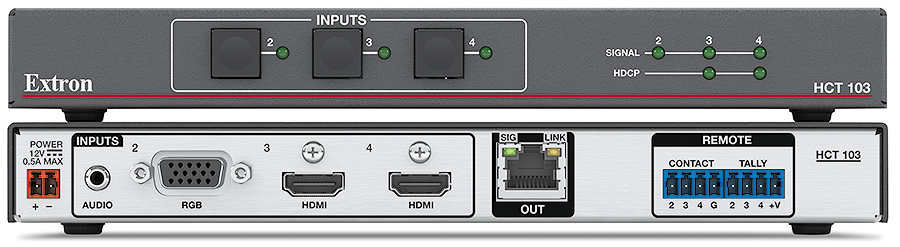

- L'émetteur dispose de deux entrées HDMI et d'une entrée VGA

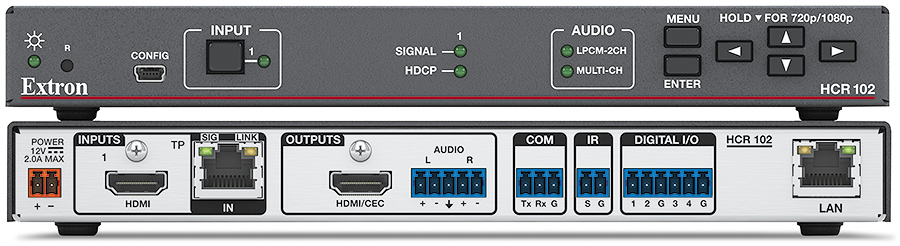

- L'entrée HDMI du récepteur est idéale pour la connexion d'une source locale, telle qu'une passerelle de travail collaboratif sans fil ShareLink
- Extension de signaux pour la vidéo, l'audio, et l'alimentation jusqu'à 70 m (230') sur un câble CATx blindé - L'HC 404 assure une fiabilité élevée et des performances optimales sur une infrastructure câblée facile à installer.
- Capacité de contrôle intégrée - Fournit un design qui assure la gestion de fonctions audiovisuelles essentielles, telles que la mise en marche/arrêt d'un display, la commutation d'entrée, le réglage du volume, et le contrôle d'appareils audiovisuels via des connexions Ethernet, RS-232, IR, et CEC.
- Support de résolutions informatiques et vidéo jusqu'à 1920 x 1200, notamment 1080p/60 et 2K
- Résolutions de sortie sélectionnables comprises entre 640 x 480 et 1920 x 1200, notamment 1080p/60 et 2K
- Commutation automatique entre les entrées - La commutation automatique permet un fonctionnement intuitif dans des espaces de travail collaboratif. Plusieurs modes de priorité de commutation disponibles, notamment la priorité à la dernière entrée connectée et la priorité sélectionnable par l'utilisateur.
- Embeddage audio stéréo - L'audio stéréo analogique peut être embeddé, de manière sélective, sur l'une des entrées vidéo de l'émetteur.
- Désembeddage audio stéréo - Il est possible d'extraire l'audio PCM HDMI embeddé à deux canaux vers la sortie audio analogique du récepteur, ou de router les formats de flux de bits et multicanaux vers la sortie HDMI.
- Possibilité d'alimentation à distance ? Le récepteur envoie l'alimentation à l'émetteur via la connexion paires torsadées pour une installation simplifiée.
- Processeur de scaling avancé avec traitement de précision 30 bits et désentrelacement par adaptation de mouvement pour des signaux allant jusqu'à 1080i - Le redimensionnement des images et la conversion des formats vidéo sont réalisés avec une précision de 30 bits avec un traitement de couleurs 4:4:4 afin d'optimiser la précision des couleurs et le détail de l'image. Le désentrelacement avancé pour tous les signaux entrelacés jusqu'à 1080i fournit une qualité d?images optimisée.
- Contrôle du format d'images - Le format d'images de la sortie vidéo peut être contrôlé en sélectionnant le mode FILL pour une sortie plein écran, ou le mode FOLLOW qui préserve le format d'origine du signal d'entrée.
- Détection d'ajustement automatique des images 3:2 et 2:2 - Des techniques de traitement performantes du mode film aident à optimiser la qualité d'image pour des sources de contenus qui proviennent d'un film.
- Menus à l'écran - Des menus à l'écran intuitifs assurent une configuration simple du système à partir des commandes du panneau avant.
- Mires de test vidéo internes et générateur de bruit rose pour l'étalonnage et l'installation - L'unité dispose de plusieurs mires de test vidéo et de bruit rose audio, pour faciliter une installation de système et un étalonnage appropriés des displays.
- Câble paires torsadées blindé XTP DTP 24 Extron fortement recommandé pour une performance optimale
- Compatible avec les câbles paires torsadées blindés CATx - L'HC 404 supporte une distance maximale de transmission de 70 m (230') pour toutes les résolutions compatibles lors d'une utilisation avec un câble paires torsadées CATx blindé. Des câbles paires torsadées blindés avec un conducteur central robuste de 24 AWG ou plus sont recommandés pour des performances optimales.
- Gestion EDID complète - Utilisez le logiciel PCS pour accéder à l'EDID Minder et paramétrer l'EDID de l'entrée vidéo, capturer l'EDID des écrans connectés, ou charger des fichiers EDID personnalisés. Une gestion correcte de l'EDID assure l'intégration facile des sources et des écrans dans un système, favorisant un fonctionnement optimisé de ce dernier. Le logiciel EDID Manager 2.0, téléchargeable gratuitement, offre des capacités avancées d'édition de l'EDID et de création de fichiers EDID personnalisés.
- EDID Minder gère automatiquement la communication EDID entre les appareils connectés - EDID Minder garantit la bonne mise en marche de l'ensemble des sources et une transmission fiable du contenu vers le display.
- Conforme HDCP - Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes HDCP.
- Autorisation HDCP sélectionnable par l'utilisateur - Permet aux entrées individuelles d'apparaître conformes ou non conformes HDCP pour la source connectée. Il s'agit d'une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non-conformité HDCP, le matériel protégé n'est pas envoyé.
- Confirmation visuelle HDCP - Lorsqu'un contenu encrypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.
- Prise en charge des caractéristiques de la spécification HDMI, comprenant notamment des débits de données jusqu'à 6,75 Gb/s, le Deep Color et les formats audio HD sans perte
- Capacité CEC (Consumer Electronics Control) - Les commandes CEC standard intégrées peuvent être activées pour contrôler les displays ou les autres équipements audiovisuels connectés à la sortie HDMI. La capacité de contrôle de fonctions vidéo spécifiques, telles que la mise en marche et l'arrêt d'un display, la sélection d'entrée, ou le niveau du volume, est subordonnée à une mise en oeuvre effectuée par le fabricant de l'appareil.
- Contrôle du mute de sortie - Il est possible de muter séparément les sorties vidéo et audio.
- Correction du format de l'interface HDMI vers DVI - Active ou désactive automatiquement l'audio embeddé et les InfoFrames, et sélectionne l'espace colorimétrique approprié pour une connexion optimale à des displays HDMI et DVI.
- Gestion automatique de la profondeur de couleurs - Ajuste de manière automatique la profondeur de couleurs en fonction des données EDID du display, empêchant toute incompatibilité de couleurs entre la source et le display.
- Support de plusieurs formats audio embeddés - L'HC 404 est compatible avec de nombreux signaux audio multicanaux afin d'assurer un fonctionnement optimal avec des sources HDMI.
- Voyants LED sur panneau avant indiquant la présence du signal, l'HDCP, le format audio, et l'alimentation - Indication visuelle de l'état du système, pour le retour et le contrôle en temps réel des paramètres essentiels de performance.

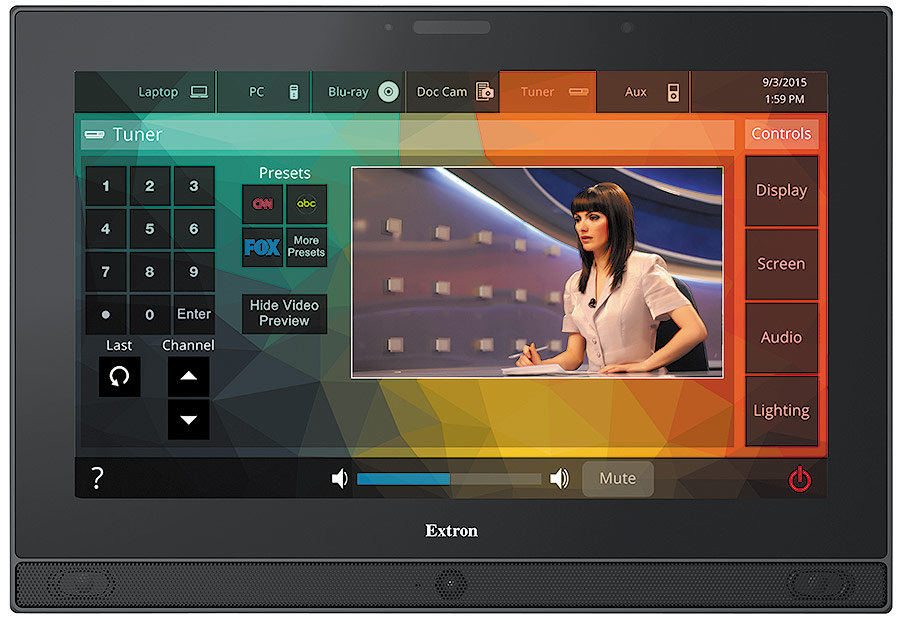

- Compatible avec les écrans tactiles TouchLink® Pro et les claviers de commande réseau
- Supporte la LinkLicense® - La LinkLicense offre de nouvelles fonctions pratiques, qui augmentent la fonctionnalité du système et améliorent les capacités des produits Extron.
- Disponible préconfiguré pour Zoom Rooms - Il permet d'accéder instantanément aux activités Zoom Rooms, de travail collaboratif, et de contrôle audiovisuel d'une salle, supprimant tout besoin de commutation entre appareils.
- Support de protocoles de communication sécurisés aux normes industrielles - L'HC 404 utilise les protocoles de communication aux normes industrielles, dont HTTP (non sécurisé), HTTPS, SSH, SFTP, SMTP, NTP, Discovery Service, DHCP, DNS, ICMP et IPv4.
- Contrôle automatique du display via RS-232 bidirectionnel, Ethernet, IR ou CEC - La capacité de contrôle par le CEC de fonctions vidéo spécifiques, telles que la mise en marche et l'arrêt d'un display, la sélection d'entrée, ou le niveau du volume, est subordonnée à la mise en oeuvre effectuée par le fabricant du display.
- Quatre ports d'E/S numériques - Permettent l'interconnexion avec d'autres systèmes dans la salle.
- Contrôle à distance par contact sec avec sortie tally - Permet de sélectionner à distance un canal d'entrée sur l'émetteur, pendant que la sortie tally émet une tension de +5 Vcc pour allumer un voyant LED, afin d'indiquer quelle entrée est actuellement sélectionnée.
- Compatible avec les câbles Show Me® TeamWork® - Les câbles Show Me fournissent une connectivité pratique ainsi qu'une capacité de contrôle et de sélection d'entrée par l'utilisateur pour des systèmes de travail collaboratif TeamWork. Rendez-vous sur le TeamWork System Builder pour créer un système personnalisé pour votre environnement de travail collaboratif.
- Support des protocoles GTB (Gestion Technique de Bâtiment) courants, tels que BACnet, KNX, et DALI - Ces protocoles permettent une supervision centralisée et un contrôle des systèmes mécaniques et électriques, qui incluent la gestion du système de chauffage, ventilation, et climatisation (CVC), de l'éclairage, de l'alimentation électrique, de la détection incendie, et des systèmes de sécurité.
- Gestion, supervision, et contrôle des appareils audiovisuels depuis un réseau Ethernet standard
- Compatible 10/100Base-T
- Permet la synchronisation du système de contrôle - La synchronisation permettra aux utilisateurs de conserver et de récupérer l'état de leurs points de connexion configurés en cas de panne réseau ou électrique.
- Protection par mot de passe à plusieurs niveaux - Permet une configuration du système de sécurité selon la fonction de chaque utilisateur.
- Entièrement personnalisable à l'aide du logiciel de système de contrôle Extron
- Supervision et gestion des fonctions audiovisuelles de l'HC 404 avec GlobalViewer Enterprise -GlobalViewer Enterprise étend le support de l'HC 404 avec sa capacité de classification du sélecteur, et de supervision et gestion de diverses fonctions audiovisuelles, telles que le statut d'entrée et le mute de sortie.
- Bibliothèque de drivers d'appareils de la gamme Pro utilisés avec Global Configurator - Rapidité de démarrage et d'exécution de projets avec les drivers d'appareils Global Configurator Extron pour le contrôle de nombreux displays et appareils source, tels que des projecteurs, des écrans plats, et des lecteurs Blu-ray. Extron offre des modules et des drivers d'appareils Ethernet, série et IR, entièrement testés.
- Facilité de configuration et de mise en route avec le logiciel de configuration des produits (PCS) Extron - Configure de manière fonctionnelle plusieurs produits à l'aide d'une seule application logicielle.
- Verrouillage du panneau avant - Cette fonction permet de verrouiller toutes les fonctions du panneau avant, qui restent toutefois disponibles via le contrôle RS-232 ou USB.
- Port de configuration USB sur panneau avant du récepteur - Facilite la configuration du système sans devoir accéder au panneau arrière.
- Voyants LED indiquant les signaux et la connexion RJ-45 pour les ports paires torsadées - Permettent de confirmer le flux et le fonctionnement des signaux pour permettre une identification rapide des problèmes de connectivité.
- Boîtier métallique de 2,5 cm (1") de hauteur, et d'un demi-rack de largeur - Grâce à un boîtier compact, l'émetteur et le récepteur peuvent être facilement installés dans les emplacements requis.
- Deux kits de montage compacts sous table MBU 125 fournis
- Attaches LockIt® pour câble HDMI fournies
