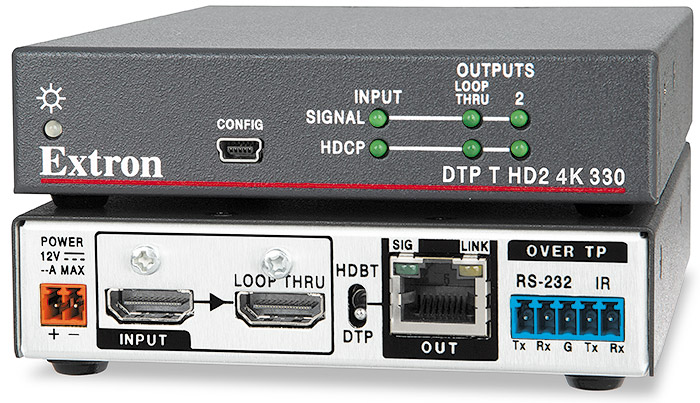

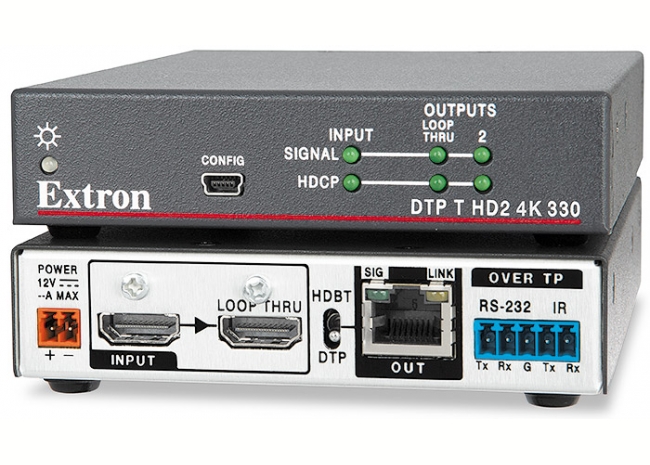

Extron DTP T HD2 4K 330 - Émetteur DTP longue distance pour HDMI doté d'une entrée avec sortie sonde - Compatible HDBaseT
Le DTP T HD2 4K 330 Extron est un émetteur qui transmet des signaux HDMI avec audio embeddé, RS-232 bidirectionnel et IR jusqu'à 100 m (330') via un câble CATx blindé aux produits Extron équipés DTP® 330. Il dispose d'une entrée HDMI avec sortie sonde pour la prise en charge du contrôle local de la vidéo numérique, ainsi que d'une sortie DTP. Le DTP T HD2 4K 330 accepte les signaux vidéo jusqu’à 4K. Il offre des caractéristiques d'intégration facile telles que l'EDID Minder®, le Key Minder®, l'insertion IR et RS-232 bidirectionnel pour le contrôle à distance d'un appareil AV et est également compatible avec des appareils équipés HDBaseT. La taille compacte du boîtier et la possibilité d'alimentation à distance rendent les modèles DTP T HD2 4K 330 idéaux pour un placement discret dans des pupitres, sous des tables, ou là où ils sont nécessaires pour répondre aux exigences des applications.
Le DTP T HD2 4K 330, conforme à la norme HDCP, permet une transmission fiable des signaux HDMI et accepte le Deep Color jusqu'à 12 bits et les formats audio HD embeddés sans perte. Le DTP T HD2 4K 330 permet la transmission simultanée des signaux IR et RS-232 bidirectionnel provenant d'un système de contrôle pour le contrôle des appareils AV. Pour plus de flexibilité lors de l'installation, l'émetteur peut être alimenté à distance via le câble paires torsadées blindé depuis un produit équipé DTP 330. Ceci simplifie l'installation et permet aux deux appareils de partager une source d'alimentation commune.
Pour améliorer et simplifier l'intégration des sources et des appareils d'affichage, et pour aider à assurer une performance optimale de l'installation, le DTP T HD2 4K 330 est équipé de deux technologies exclusives Extron : l'EDID Minder et le Key Minder. La technologie EDID Minder permet de gérer automatiquement la communication EDID entre la source d'entrée connectée et les appareils d'affichage pour afficher les formats vidéo de façon fiable. Pour les signaux HDMI dont le contenu est protégé, Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie afin de garantir la distribution simultanée de l'ensemble des contenus sources à tous les appareils d'affichage. Le DTP T HD2 4K 330 règle également automatiquement la profondeur de couleur en fonction des données EDID de l'appareil d'affichage pour empêcher des incompatibilités de couleur entre la source et l'appareil d'affichage.

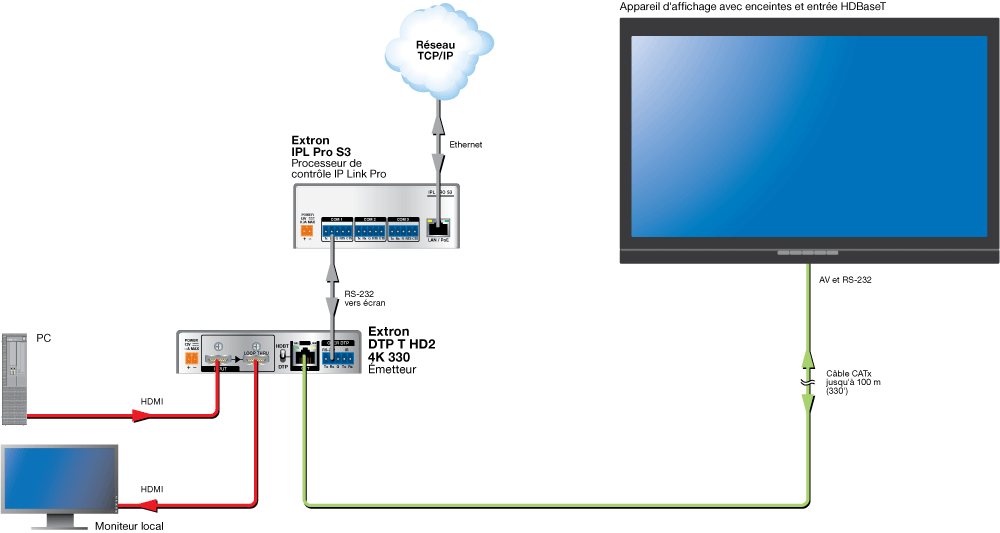

La sortie DTP peut être configurée pour être compatible avec des appareils d'affichage équipés HDBaseT afin de transmettre les signaux vidéo numérique et audio embeddé, ainsi que les signaux RS-232 bidirectionnel et IR, jusqu'à 100 m (330') via un câble CATx blindé.
Le DTP T HD2 4K 330 offre une égalisation de câbles d'entrée automatique jusqu'à 30 m (100') à 1920x1200 avec 8 bits de profondeur de couleur sur les câbles de la gamme HDMI Pro Extron. L'égalisation automatique d'entrée restaure et reconditionne les signaux HDMI, réduisant ainsi le recours à des équipements de traitement supplémentaires en compensant les signaux sources trop faibles ou l'atténuation des signaux due à l'utilisation d'un long câble en entrée.

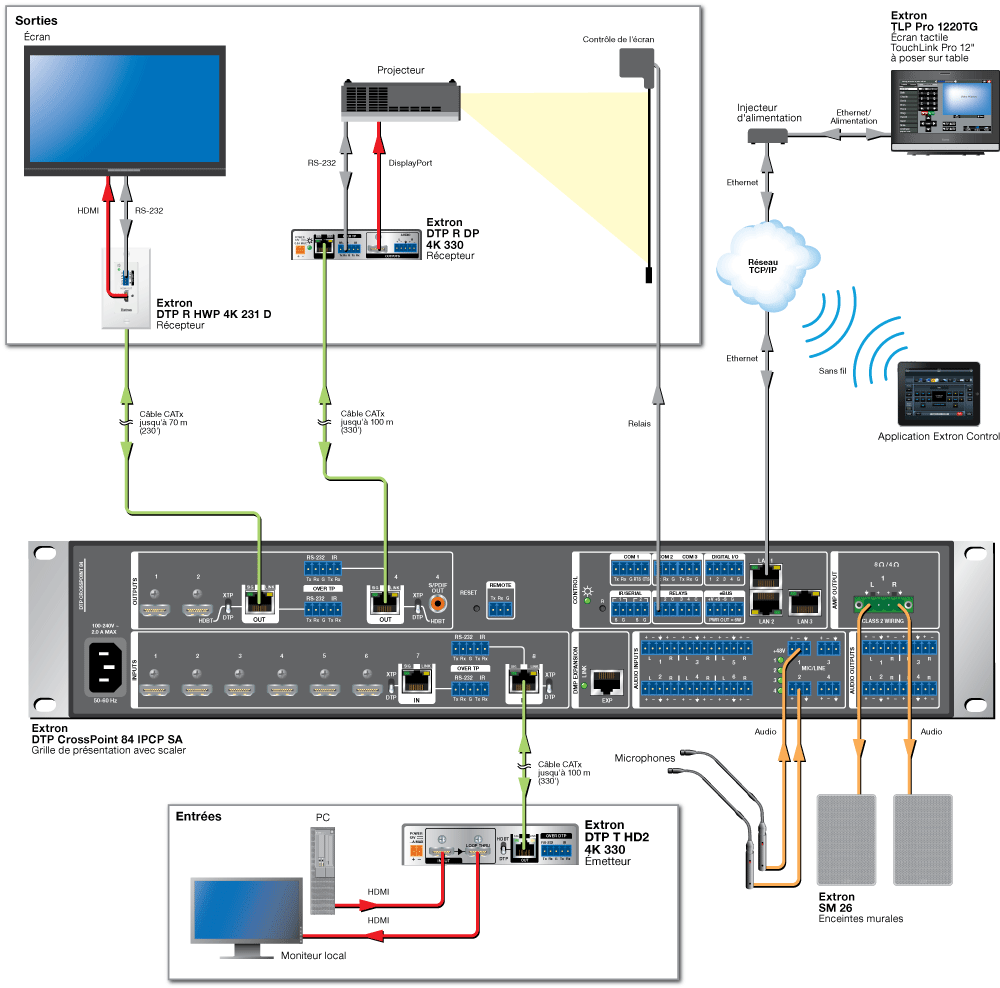

Le DTP T HD2 4K 330 peut être raccordé à une grille de commutation de présentation DTP CrossPoint® 84 Extron, ou à d'autres produits équipés DTP afin de prendre en charge des sources à des emplacements distants. L'émetteur est logé dans un boîtier métallique de 2,5 cm (1") de hauteur, et d'1/4 de rack de largeur. Le design compact du DTP T HD2 4K 330 permet un placement discret dans des pupitres ou sous des tables.
Extron recommande le câble paires torsadées blindé XTP DTP 24, les fiches blindées RJ-45, les jacks et les coupleurs, tous conçus pour une transmission optimale des signaux avec les produits de la gamme DTP Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et possède un design SF/UTP quatre conducteurs paires torsadées 24 AWG non blindés au coeur d'un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.
- Transmission des signaux HDMI et de contrôle jusqu'à 100 m (330') sur un câble CATx blindé — Le DTP T HD2 4K 330 garantit une grande efficacité et une fiabilité maximum sur une infrastructure de câbles facile à installer et peu coûteux.

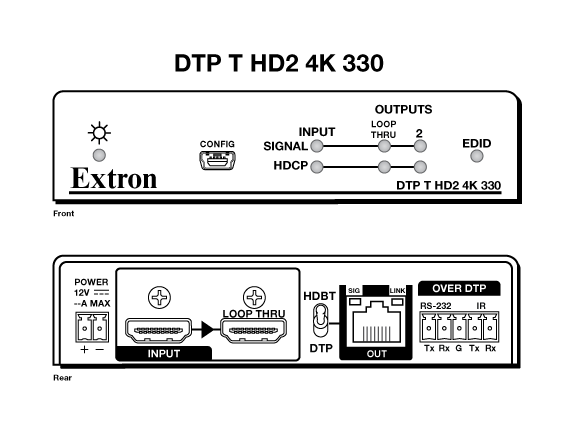

- Entrées : une entrée HDMI avec sortie sonde amplifiée
- Sortie : une sortie paires torsadées DTP® 330 sur RJ-45
- Entrée avec sortie sonde HDMI amplifiée — Le DTP T HD2 4K 330 dispose d'une sortie locale active HDMI pour le support d'un moniteur local ou l'extension du système.
- Accepte les résolutions informatiques et vidéo jusqu'à 4K
- Capacité d'alimentation à distance — Pour une installation simplifiée, l'émetteur peut être alimenté à distance par un produit équipé DTP 330 via la connexion paires torsadées.
- Le câble paires torsadées blindé XTP DTP 24 Extron est fortement recommandé pour une performance optimale
- Compatible avec les câbles paires torsadées blindés CATx — Le DTP T HD2 4K 330 permet une distance de transmission de 100 m (330') maximum, pour toutes les résolutions compatibles lorsqu'il est utilisé avec des câbles paires torsadées blindés CATx. Pour une performance optimale, des câbles paires torsadées blindés de type 24 AWG ou supérieurs sont recommandés.
- Accepte les signaux HDMI pour des débits de données jusqu'à 10,2 Gb/s, le Deep Color jusqu'à 12 bits, la 3D et les formats audio HD sans perte
- La sortie DTP est compatible avec des appareils équipés HDBaseT — La sortie DTP peut être configurée pour transmettre des signaux vidéo et audio embeddé, ainsi que RS?232 bidirectionnel et IR, vers un appareil d'affichage équipé HDBaseT.
- Accepte plusieurs formats audio embeddés — Le DTP T HD2 4K 330 est compatible avec un large choix de signaux audio multicanaux pour fonctionner de manière fiable avec les sources HDMI.
- Insertion IR et RS?232 bidirectionnel pour le contrôle d'appareils audiovisuels — Les signaux IR et RS?232 bidirectionnel peuvent être transmis avec les signaux vidéo, permettant de contrôler les appareils AV à distance, sans qu'il y ait besoin de câblage supplémentaire.
- Conforme à la norme HDCP — Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes à la norme HDCP.
- Autorisation HDCP sélectionnable par l'utilisateur — Permet à l’unité d’apparaître conforme ou non à la norme HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non-conformité à la norme HDCP, le matériel protégé n'est pas envoyé.
- Key Minder® vérifie le cryptage HDCP en continu — Key Minder authentifie et maintient le cryptage HDCP en continu entre l'ensemble des sources et des appareils en sortie afin de permettre la distribution simultanée d'un seul signal source vers deux ou plusieurs appareils d'affichage.
- EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit la bonne mise en marche de l'ensemble des sources et une transmission fiable du contenu vers l'appareil d'affichage.
- Authentification HDCP et confirmation de la présence du signal — Offre une vérification en temps en réel de l'état HDCP pour chaque entrée et chaque sortie vidéo numérique. Ceci permet une vérification simple, rapide et facile des signaux et de l'HDCP via les LED situées sur le panneau avant ou le port USB, offrant des renseignements importants à un utilisateur ou à un membre du personnel du service d'assistance.
- Confirmation visuelle HDCP — Lorsqu'un contenu encrypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.
- Correction du format de l'interface HDMI vers DVI — Active ou désactive automatiquement l'audio embeddé et InfoFrames, et sélectionne l'espace colorimétrique approprié pour pouvoir se connecter correctement à des appareils d'affichage HDMI et DVI.
- Gestion automatique de la profondeur de couleurs — Le DTP T HD2 4K 330 règle automatiquement la profondeur de couleur en fonction des données EDID de l'appareil d'affichage, ce qui empêche les incompatibilités de couleurs entre la source et les appareils d'affichage.
- Égalisation automatique du câble d'entrée jusque 30 m (100') à 1920x1200 avec 8 bits de profondeur de couleur lorsqu'il est utilisé avec les câbles HDMI Pro Extron — L'égalisation du câble d'entrée optimise la performance du signal pour tous les signaux HDMI, garantissant ainsi une qualité d'image irréprochable d'un bout à l'autre des DTP Systems. Les résolutions 4K et 2560x1600 à 60 Hz sont égalisées à 15 m (50').
- Permet une alimentation de +5Vcc et 250 mA sur la sortie HDMI locale pour les périphériques externes
- Compatible avec tous les récepteurs de la gamme DTP 330 et les produits équipés DTP 330 — Permet de mixer et d'assortir les récepteurs en rack et en plaque murale, ainsi que les autres produits équipés DTP 330 afin de répondre aux exigences de l’application.
- Port de configuration USB sur le panneau avant — Facilite la configuration sans devoir accéder au panneau arrière.
- LED indiquant la présence du signal, de l'HDCP et de l'alimentation — Indication visuelle de l'état du système : retour et contrôle en temps réel des paramètres clés.
- LED d'indication de l'état de la liaison et du signal RJ-45 pour le port DTP — Indication visuelle de l'état du système : retour et contrôle en temps réel des paramètres clés.
- Installation et mise en service simple avec le logiciel de configuration produit d'Extron PCS — Configure de manière pratique plusieurs produits à l'aide d'une seule application logicielle.
- Certification JITC — Tests d’interopérabilité et de garantie de sécurité de l’information passés avec succès, en vue d’une utilisation dans des structures gouvernementales ou d’autres environnements sensibles.
- Boîtier métallique rackable de 2,5 cm (1") de hauteur, et d'un quart de rack de largeur — Avec son boîtier compact, l'appareil peut être installé de façon discrète là où il est nécessité.
- Cornières LockIt® pour câble HDMI incluses
