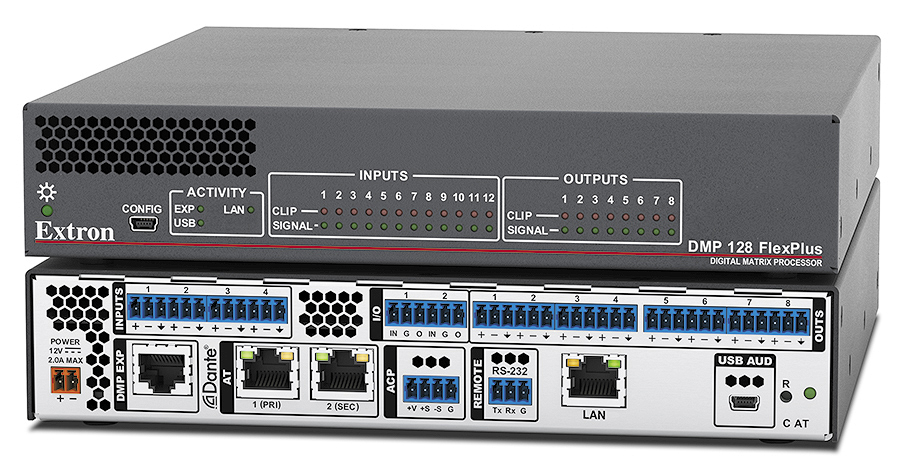

Extron DMP 128 FlexPlus C AT - Matrice 12x8 à processeur numérique ProDSP avec AEC et Dante
Les matrices compactes à processeur numérique Dante de la gamme DMP 128 FlexPlus sont composées de douze canaux FlexInput offrant un traitement DSP complet, y compris l'AEC, et d'une connectivité Dante dans un boîtier au format demi-rack. La DMP 128 FlexPlus combine des capacités de matriçage, une interface audio USB, et une connectivité analogique permettant de connecter et de router en toute simplicité plusieurs types de signaux source pour supporter aussi bien l'analogique que le numérique. Le modèle V fournit jusqu'à huit lignes VoIP pour les applications de travail collaboratif. Dans vos grandes salles de conférence ou tout autre espace de collaboration, la gamme DMP 128 FlexPlus vous offre un bus ACP pour la connexion des claviers de commande audio, un port d'expansion pour la connexion audio numérique bidirectionnelle à une DTP CrossPoint ou à un autre modèle DMP, huit lecteurs de fichiers audio, et des macros configurables.
Le ProDSP, exclusivité Extron, est entièrement conçu à partir d'un processeur DSP puissant de 64 bits en virgule flottante afin d'offrir une dynamique étendue et de réduire un éventuel écrêtage. Il utilise également des convertisseurs audio 24 bits professionnels avec échantillonnage 48 kHz pour maintenir la transparence des signaux audio. Le ProDSP est composé d'outils puissants et faciles à configurer pour gérer le niveau, le gain adaptatif, le mixage automatique, le traitement dynamique, les filtres, le retard, le ducking, le loudness, l'anti-larsen, et l'AEC. La puissance du ProDSP est facilement gérée à partir du logiciel DSP Configurator. La mise en page modulaire à l'écran permet d'accéder rapidement à tous les outils de traitement de signaux audio numériques. Les ingénieurs obtiennent rapidement un aperçu de l'ensemble du système audio, notamment un aperçu simultané des blocs de traitement et des attributions de routage.

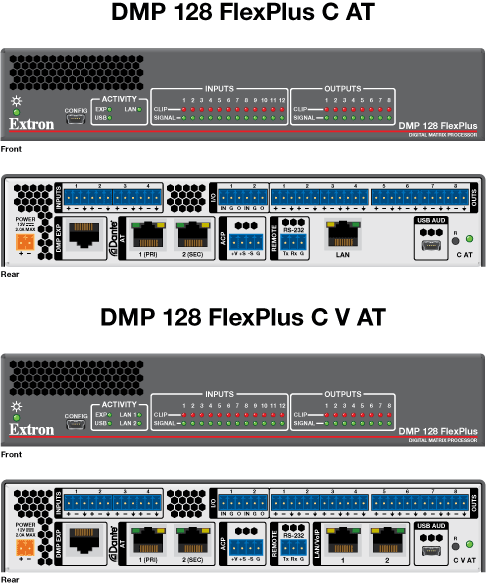

* DMP 128 FlexPlus C V AT disponible avec capacité de lignes VoIP

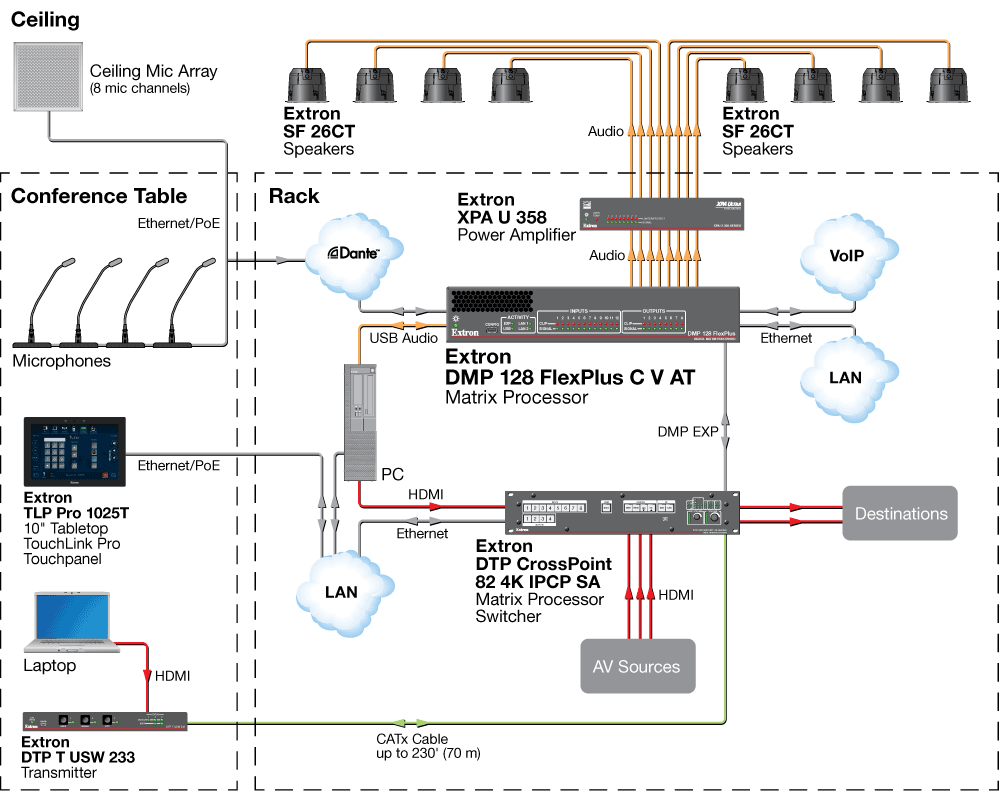

La gamme DMP 128 FlexPlus équipée Dante est idéale pour les applications utilisant des réseaux de microphones plafond Dante et d'autres appareils équipés Dante. Avec sa connectivité réseau supportant jusqu'à 48 sources Dante et 24 récepteurs Dante et son switch Gigabit à deux ports intégré, la gamme DMP 128 FlexPlus favorise la création de systèmes audio simplifiés offrant un bon rapport qualité-prix.
L'ensemble des douze principaux canaux DSP de la DMP 128 FlexPlus offre une capacité FlexInput pour router une entrée Dante, une entrée d'expansion, ou l'une des quatre entrées micro/ligne, vers un canal DSP principal. Cette fonctionnalité permet le traitement de l'audio source par la DMP 128 FlexPlus grâce à son vaste éventail de capacités DSP, y compris l'AEC.
La matrice DMP 128 FlexPlus offre un transport audio numérique Dante évolutif, avec le support du logiciel Dante Domain Manager, sur un réseau local à partir de protocoles réseau standard. Elle peut être configurée pour supporter des réseaux audio Dante primaires et redondants, ainsi qu'une interopérabilité AES67.
La gamme DMP 128 FlexPlus dispose de l'AEC Extron pour des applications de conférence. L'annulation d'écho acoustique est essentielle pour permettre des conversations optimales entre des salles, et garantit la fluidité du dialogue entre tous les participants. Ces modèles disposent de douze canaux indépendants d'AEC haute performance, ainsi que d'une annulation du bruit sélectionnable. Le traitement AEC peut être mis en échec, notamment durant un échange, lorsque des interlocuteurs des sites locaux et distants s'expriment en même temps, et lorsque des interlocuteurs proches les uns des autres utilisent des microphones sans fil. L'AEC Extron dispose d'algorithmes avancés qui fournissent une convergence d'annulation d'écho rapide pour une intelligibilité optimale, même dans des conditions difficiles.
Le logiciel DSP Configurator simplifie la configuration de l'annulation d'écho acoustique et de l'annulation du bruit grâce à une interface intuitive qui fournit une mesure en temps réel de la perte de retour d'écho (ERL), de l'amélioration de la perte de retour d'écho (ERLE) et des niveaux de réduction totale de l'écho (TER). L'utilisateur est averti lorsque l'atténuation du retour d'écho n'est plus comprise dans la plage d'annulation d'écho optimale ; les modèles DSP permettent de bien démarrer le routage optimisé de signaux pour des workflows AEC. Les paramètres optionnels incluent des ajustements du traitement non linéaire (NLP), afin d'optimiser le traitement AEC dans des environnements acoustiques avec des réverbérants ou avec des réflexions sonores importantes.

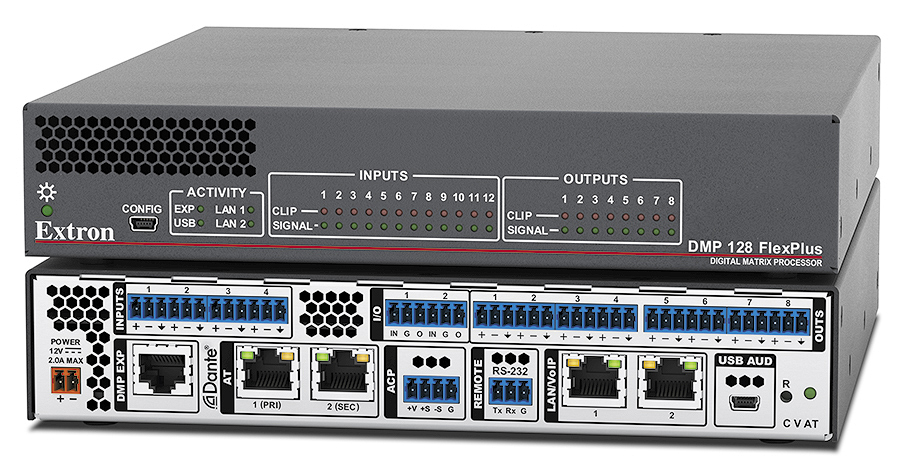

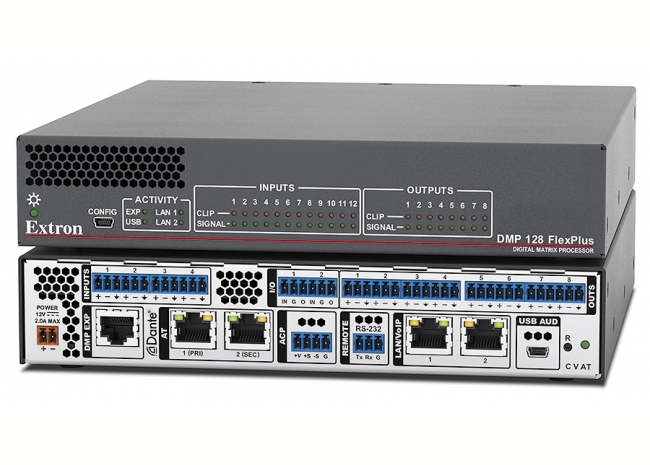

Le modèle DMP 128 FlexPlus C V AT inclut jusqu'à huit lignes VoIP SIP 2.0, avec support d'un codec large-bande, qui peuvent être configurées comme extensions indépendantes, ou avec des canaux d'appel multiples par ligne pour les applications d'audioconférence locales. Chaque modèle V de la gamme DMP 128 FlexPlus est compatible avec certains systèmes VoIP déjà en place, et peut être utilisé pour une seule ligne VoIP ou comme une station VoIP couvrant jusqu'à huit salles.
L'interface audio USB fournie permet de connecter l'unité à un ordinateur ; cette fonctionnalité est utile pour les applications logicielles de communication et pour l'audio fournie par ordinateur.
La gamme DMP 128 FlexPlus possède un mixeur automatique fonctionnant en mode porte de bruit à seuil (gating) ou en partage de gain (gain sharing), pour la gestion d'un maximum de huit groupes de signaux microphone. Les paramètres de seuil, de réduction du niveau ainsi que le temps d'attaque, de maintien et du relâchement du signal sont ajustables par l'utilisateur pour chaque canal. Cette fonctionnalité permet d'éviter d'obtenir un son « haché », caractéristique d'un mixeur automatique traditionnel lorsqu'un microphone est fermé. Lorsque le nombre de microphones actifs est deux fois plus important, le gain du système est alors automatiquement réduit : les niveaux de signaux microphone sont ainsi uniformément atténués, afin de minimiser les variations audibles dans la sonorité générale et d'éviter le larsen. Pour obtenir un mixage fluide des microphones, le mixeur automatique dispose également d'un mode de partage de gain qui permet à tous les microphones de rester actifs, tandis que le gain pour chaque microphone est ajusté en temps réel afin de garantir un gain régulier du système.
Le port d'expansion DMP EXP permet de connecter deux unités ProDSP Extron à l'aide d'un seul câble CAT 6 blindé. Cette fonctionnalité crée un bus d'expansion audio numérique haute résolution 24 bits/48 kHz bidirectionnel à 16 canaux entre les deux unités, qui amplifie les capacités de gestion et de routage de signaux d'entrée et de sortie. Ce transport étendu de canaux d'E/S 16x16 entre des appareils permet aux ingénieurs de produire des mix audio avec des possibilités de gestion de signaux et d'E/S avancées, qui associent les capacités de deux processeurs. Le port d'expansion est également disponible sur les grilles de commutation DTP CrossPoint® Extron. Un transport de canaux d'E/S 16x16 est possible entre la grille de commutation et une DMP 128 FlexPlus afin d'étendre le nombre d'entrées audio disponibles pour un DTP Systems et pour offrir des capacités supplémentaires telles que le mixage automatique, l'annulation d'écho acoustique (AEC), et VoIP (Voice over IP).
Chaque modèle comporte un port de contrôle audio ACP qui permet d'utiliser des claviers de commande audio Extron. Le contrôle ACP convient parfaitement aux systèmes ne nécessitant aucun système complet de contrôle. Une matrice DMP 128 FlexPlus peut par ailleurs être contrôlée et configurée via les ports série RS-232, Ethernet, ou USB. Chaque modèle dispose également de deux ports d'E/S numériques pour des commandes externes telles que l'activation ou le mute du microphone.

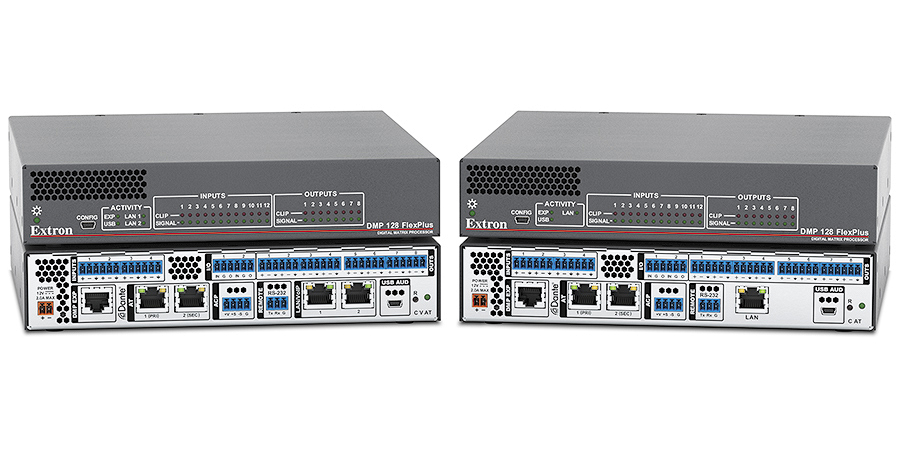

- Deux modèles avec 60 entrées et 32 sorties - La DMP 128 FlexPlus permet le routage et la gestion des signaux pour un grand nombre de systèmes de sonorisation.
- Réseau audio Dante 48x24 supportant Dante Domain Manager et l'AES67 - Le réseau audio Dante est suffisamment évolutif pour créer des matrices audio plus importantes sur un réseau local avec des protocoles standard. Un switch Gigabit à deux ports intégré peut être configuré pour supporter des réseaux audio Dante primaires et redondants.
- Douze canaux d'annulation d'écho acoustique (AEC) - La DMP 128 FlexPlus dispose de douze canaux indépendants d'AEC haute performance et d'une fonction de contrôle actif du bruit sélectionnable, pour des applications de conférence. L'AEC Extron dispose d'algorithmes avancés qui fournissent une convergence d'annulation d'écho rapide pour une intelligibilité optimale dans des situations pouvant affecter les performances AEC.
- Tous les modèles incluent une interface audio USB configurable - Connectivité simple aux logiciels de communication et aux sources de lecture audio ligne. La configuration d'entrée/sortie de l'interface audio USB peut être définie suivant une configuration 0x8, 2x6, 4x4, 6x2, ou 8x0. Cette capacité offre plus de flux d'entrée ou de sortie, conformément à l'application système.
- Le modèle V inclut jusqu'à 8 lignes VoIP qui supportent la connectivité générale SIP 2.0 (Session Initiation Protocol) selon RFC 3261 ? La DMP FlexPlus C V AT est compatible avec certains systèmes VoIP déjà en place et peuvent être utilisés pour une seule ligne VoIP ou comme une station VoIP couvrant jusqu'à huit salles :
- Boîtier compact au format demi-rack - Permet l'installation d'un nombre plus important de canaux d'E/S, avec une puissance de traitement supérieure, dans moins d'espace.
- Capacité FlexInput sur entrées principales - L'ensemble des douze entrées principales offre une capacité FlexInput pour effectuer une sélection entre un canal Dante, une entrée d'expansion, ou l'une des quatre entrées micro/ligne. Il est ainsi possible d'intégrer l'ensemble des capacités DSP, notamment l'AEC, pour les canaux Dante entrants.
- Les claviers de commande audio de la gamme ACP, disponibles en option, fournissent un contrôle intuitif d'un système audio - La connexion directe à la DMP 128 FlexPlus offre plus de possibilités de contrôle audio pour des systèmes qui ne nécessitent aucun système de contrôle complet.
- Ports d'E/S numériques pour le contrôle à distance ou le retour d'informations - Avec ses 2 ports d'entrée numérique et ses 2 ports de sortie numérique, la DMP 128 FlexPlus peut être programmée pour détecter puis répondre aux déclencheurs externes tels que l'activation ou le mute du microphone, et le rappel des presets.
- Les macros permettent de séquencer des commandes pouvant être envoyées vers l'appareil local ou des appareils externes via le port LAN - Une DMP 128 FlexPlus peut servir d'interface centrale d'un système de contrôle, envoyant des commandes à d'autres unités DMP, des interfaces AXI AT, et des grilles DTP CrossPoint.
- Entrées et sorties Aux pouvant être individuellement configurées comme lecteurs de fichiers audio, comme interface audio USB, ou dans le modèle V, comme lignes VoIP - Les lecteurs de fichiers audio peuvent être attribués à toute entrée Aux et être utilisés afin de lire des contenus pré-enregistrés. Les interfaces audio USB et VoIP peuvent être attribuées à toute entrée et sortie Aux. Dans ce cas, les entrées Aux fonctionnent comme des canaux de retour, et les sorties Aux, comme des canaux d'envoi. Pour l'interface audio USB, il s'agirait d'envois et de retours vers ou depuis un PC local avec un logiciel de communication, et pour l'interface VoIP, d'envois et de retours vers ou depuis l'auto-commutateur PBX VoIP central.
- Traitement audio avancé sur les 8 sorties analogiques et les 16 sorties d'expansion audio Dante - Jusqu'à 24 zones d'enceintes peuvent être mises en place sur une DMP 128 FlexPlus avec un traitement intégral pour chaque zone, optimisant ainsi son utilisation pour des systèmes mix-minus complets.
- Dans tous les modèles DMP 128 FlexPlus, la console étendue de mixage permet de router séparément toutes les entrées vers tout ou partie des sorties - Permet de router séparément l'ensemble des 12 entrées principales, des 8 entrées Aux, des 48 entrées Dante, et des 16 bus virtuels de retour vers tout ou partie des 8 sorties analogiques, des 4 sorties Aux, des 24 sorties Dante, et des 16 bus virtuels d'envoi.
- 16 bus virtuels offrent plus de possibilités de sous-mixage et de traitement ? Un traitement commun à un grand nombre d'entrées peut être appliqué avec un seul canal virtuel.
- Jusqu'à 8 lecteurs de fichiers audio peuvent être utilisés pour lire des fichiers audio pour la configuration d'un système ou dans la conception d'un système - Utilisez le bruit rose, le bruit blanc, et les fichiers d'onde sinusoïdale fournis ou importez vos propres fichiers WAV, MP3, WMA, AIFF, AAC, ou RAW. Les formats de fichiers supportés sont automatiquement convertis en RAW 24 bits, 48 kHz pour environ 20 minutes de lecture, et enregistrés sur le disque de stockage interne.
- Faible latence - Les microprocesseurs DSP puissants maximisent la performance du système, assurant une très basse latence, entre les entrées et les sorties, indépendamment du nombre d'opérations et de canaux actifs. Alors que la latence augmente sur les canaux dans lesquels l'AEC est activée, et parfois dans le mixeur automatique, la latence globale reste faible. Cette fonction permet de conserver une synchronisation entre l'audio et la vidéo et d'éviter au présentateur ou à l'intervenant d'être distrait par un retard audio soudain.
- Traitement du gain adaptatif - Un bloc de gain adaptatif permet à une entrée microphone spécifique d'influer sur les niveaux de tout ou partie des autres entrées et retours virtuels.
- Switch Gigabit à deux ports intégré - Fournit un fonctionnement redondant ou un montage en cascade avec d'autres appareils équipés Dante.
- Supporte l'authentification 802.1X - Support du protocole d'authentification IEEE 802.1X pour le contrôle d'accès au réseau par port IEEE 802.1X.
- Port numérique d'expansion audio pour connecter deux unités DSP Extron - Un port d'expansion permet de connecter deux unités DMP Plus à l'aide d'un seul câble CAT6 blindé. Cette fonctionnalité crée un bus d'expansion audio numérique haute résolution 24 bits/48 kHz bidirectionnel à 16 canaux entre les deux unités, qui amplifie les capacités de gestion et de routage de signaux d'entrée et de sortie. Le port d'expansion est également compatible avec les grilles de commutation DTP CrossPoint Extron pour un transport de canaux d'E/S 16X16 entre les appareils. Un câble CAT 6 blindé de 0,3 m (1') est fourni.
- Mixeur automatique avec 8 groupes -La DMP 128 FlexPlus possède un mixeur automatique avec des modes de porte et de partage du gain pour gérer jusqu'à 8 groupes de signaux microphone. Les paramètres de seuil, de réduction du niveau ainsi que le temps d'attaque, de maintien et du relâchement du signal sont ajustables par l'utilisateur pour chaque canal, permettant ainsi un réglage précis afin d'éviter l'apparition du son « haché » caractéristique d'un mixeur automatique traditionnel lorsqu'un microphone est fermé.
- Traitement ProDSP du signal 64 bits en virgule flottante - La DMP 128 FlexPlus comporte un traitement DSP audio de 64 bits en virgule flottante permettant de maintenir une large gamme dynamique et de préserver la transparence du signal audio ; elle simplifie la gestion de l'étage de gain tout en réduisant la possibilité d'écrêtage du signal DSP.
- Alimentation fantôme 48 V - La DMP 128 FlexPlus est équipée d'une alimentation fantôme 48 V sélectionnable pour les entrées analogiques, permettant d'utiliser des microphones électrostatiques.
- Convertisseurs professionnels analogique/numérique et numérique/analogique, 24 bits/48 kHz - Préservent l'intégrité du signal audio d'origine.
- Logiciel DSP Configurator -Logiciel sur PC aussi performant qu'intuitif qui permet de gérer toutes les fonctions audio de la DMP 128 FlexPlus. Il offre des fonctionnalités complètes d'installation et de configuration des outils de traitement audio numérique sur la plateforme ProDSP, ainsi que des capacités de routage et de mixage.
- Environnement graphique intuitif - Le logiciel DSP Configurator dispose d'une interface graphique qui offre une visualisation précise de l'ensemble des entrées et sorties, des blocs de traitement audio, du routage audio, des points de mixage, et du routage virtuel dans une seule fenêtre. Un ingénieur ou un technicien peut ainsi visualiser rapidement une configuration audio sans devoir ouvrir plusieurs fenêtres ou menus.
- Device Manager permet de configurer de nombreux produits DSP Extron - L'outil Device Manager du logiciel DSP Configurator permet de configurer facilement de nombreux produits DSP Extron, en effectuant une commutation entre les interfaces graphiques de chaque unité. Les processeurs peuvent être regroupés dans des dossiers et organisés par salles ou bâtiments. Les paramètres de plusieurs produits DSP Extron peuvent être sauvegardés dans un seul fichier dans Device Manager.
- Option copier-coller pour les blocs de traitement - Afin d'accélérer la conception et la configuration d'un système audio, il est possible de copier sur l'interface graphique les blocs de traitement individuels ou les groupes de blocs identiques, en utilisant les commandes copier/coller usuelles.
- Building Blocks pour paramètres de traitement des canaux - Ensemble de paramètres de traitement prédéfinis pour certains types d'appareils d'entrée tels que des microphones et les enceintes Extron, avec notamment des niveaux prédéfinis, les filtres, et le traitement dynamique. Des Building blocks modulables sont disponibles sur chaque paire d'entrées et permettent aux ingénieurs système de personnaliser et de sauvegarder intégralement leurs propres Building blocks, pour simplifier davantage la conception et l'intégration du système audio.
- Modes Live et Emulate avec sauvegarde des fichiers de configuration - Le mode Live permet aux intégrateurs de se connecter à la DMP 128 FlexPlus et d'effectuer des réglages tout en les écoutant ou en mesurant leurs niveaux en temps réel. Cette capacité évite d'avoir à compiler et à télécharger un fichier de configuration sur le DSP. Le mode Emulate permet de configurer les paramètres hors ligne, puis de les charger sur la DMP 128 FlexPlus. De plus, les paramètres actuels de la DMP 128 FlexPlus peuvent être sauvegardés dans un fichier de configuration qui sera ensuite archivé.
- 32 presets DSP Configurator - À l'aide du logiciel DSP Configurator, tout paramètre relatif au traitement DSP, aux niveaux ou au routage audio peut être sauvegardé comme presets. Ces paramètres peuvent être sauvegardés pour l'ensemble du système ou pour un groupe d'entrées, de sorties, de points de mixage, et de blocs DSP.
- Configuration à trois matrices avec options de routage de sortie, virtuel, et d'extension - La DMP 128 FlexPlus dispose de trois matrices et offre ainsi des possibilités considérables de routage, de mixage, et de traitement de sources d'entrée audio. La principale matrice de sortie permet de mixer l'une des entrées vers tout ou partie des sorties. En cas de besoin, l'un des signaux d'entrée peut d'abord être transmis vers la matrice virtuelle qui route les entrées vers huit bus virtuels avant d'être mixées dans les sorties via la matrice de sortie. Les bus virtuels permettent de traiter simultanément les entrées, comme un groupe. La matrice d'expansion permet le routage du signal entre une DMP 128 FlexPlus et un autre modèle DMP ou une grille de commutation DTP CrossPoint Extron. La matrice d'expansion est également utilisée pour distribuer et recevoir l'audio depuis le réseau Dante.
- Groupes principaux - La DMP 128 FlexPlus permet de renforcer le gain et le contrôle du mute dans toute l'installation. Les contrôles du gain ou de la fonction mute peuvent être sélectionnés et ajoutés à un groupe principal qui peut ensuite être contrôlé par un seul atténuateur principal ou par le contrôle du mute. Il est également possible d'ajouter des filtres loudness à un groupe principal, qui permet à la courbe isosonique de suivre le contrôle du volume audio ligne. Par ailleurs, les filtres des basses et des aigus peuvent être configurés dans un groupe principal afin de fournir des niveaux de correction (cut/boost) comme contrôles utilisateur. Chaque groupe principal peut contenir jusqu'à 128 éléments. Il est possible de créer jusqu'à 64 groupes principaux.
- Limitations d'amplitude à base logicielle pour un ajustement optimal du groupe principal - La plage d'ajustement de volume du groupe principal peut être réduite pour maintenir des niveaux minimum et maximum optimaux en cas d'utilisation du contrôle de volume externe. Cette capacité empêche les opérateurs d'ajuster excessivement ou insuffisamment les niveaux. Le logiciel DSP Configurator permet d'ajuster rapidement les limitations d'amplitude à partir de la fenêtre « Group Controls ».
- Navigation avec clavier SpeedNav? - SpeedNav permet une utilisation intuitive du logiciel DSP Configurator à l'aide d'un clavier, sans utiliser de souris ni de pavé tactile. À l'aide des touches de navigation et de raccourcis clavier, l'utilisateur accède aux entrées ou sorties, aux points de mixage, ainsi qu'à l'ensemble des outils audio DSP. L'accès au logiciel à partir d'un clavier peut permettre d'accélérer la configuration et l'optimisation du système audio tout en utilisant un ordinateur portable sur site.
- Voyants LED sur panneau avant indiquant une saturation audio et la présence de signaux d'entrée et de sortie - La DMP 128 FlexPlus dispose de voyants LED sur le panneau avant pour chaque entrée/sortie DSP principale, qui permettent de superviser la présence des signaux. Un autre voyant LED s'allume pour avertir l'utilisateur qu'une saturation du signal a été détectée.
- Port de configuration USB sur panneau avant - Facilite la configuration sans devoir accéder au panneau arrière du processeur.
- Contrôle et supervision Ethernet - Conçu pour répondre aux besoins des environnements audiovisuels professionnels, le contrôle Ethernet permet de contrôler et gérer de manière proactive la DMP 128 FlexPlus sur un réseau LAN, un WAN ou l'Internet, à l'aide des protocoles TCP/IP standard.
- Configuration VoIP via page Web embarquée qui sépare les workflows AV et IT
- Plusieurs possibilités d'audioconférence locale avec contrôle et traitement audio indépendant exclusifs Extron par session : contrôle du niveau, du mute, mise en attente, et fin d'appel par appelant
- Outils de journalisation SIP permettant de ne plus utiliser de programmes de capture de réseau
- Support de codecs standard et large bande, avec priorité sélectionnable
- Support QoS (qualité de service) pour couches 2 et 3 du modèle OSI
- Protocoles Transport Layer Security (TLS) et Secure Real-Time Transport Protocol (SRTP) offrant une sécurité des appels aux normes industrielles
- Support de la traduction d'adresses de réseau (NAT) via protocoles STUN, TURN, et ICE simplifiant l'intégration dans des topologies réseau complexes
- Support VLAN via balises 802.11Q
- Entrées : 48 numériques via Dante ou bus d'expansion, 4 analogiques symétriques/asymétriques niveau ligne, 8 Aux pour l'USB ou VoIP
- Sorties : 16 numériques via Dante ou bus d'expansion, 8 analogiques symétriques/asymétriques niveau ligne, 8 Aux pour l'USB, VoIP, ou lecteurs de fichiers
