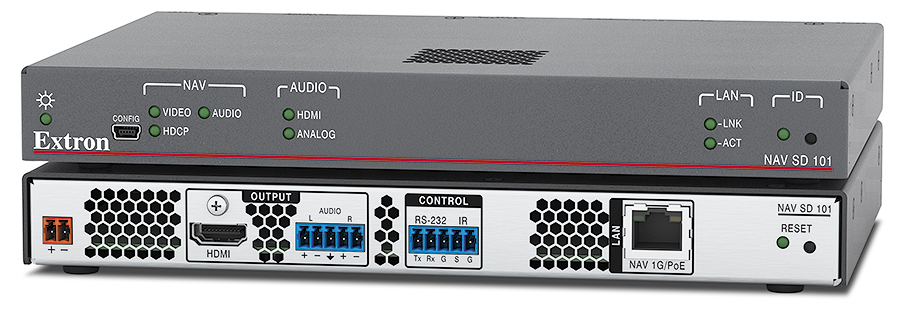

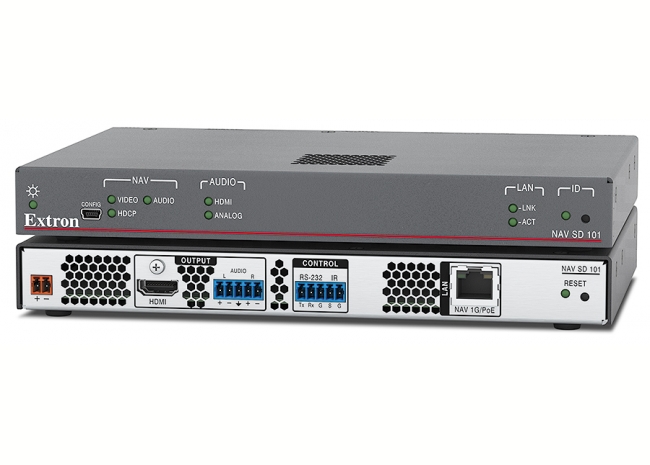

Extron NAV SD 101 - Décodeur AV Pro sur IP 1G avec scaler - HDMI
Le NAV SD 101 est un décodeur AV Pro sur IP avec scaler qui décode et scale des signaux vidéo et audio au pixel près et avec une latence très faible, sur des réseaux Ethernet 1 Gb/s à des débits faibles. Il utilise le codec PURE3® breveté Extron pour offrir des performances exceptionnelles de vidéo au pixel près à des résolutions allant jusqu'au 4K @ 60 Hz et un échantillonnage 4:4:4 de la chrominance, tout en ayant une latence très faible. Le NAV SD 101 est entièrement compatible avec les terminaux 10 Gb/s NAV®, augmentant ainsi l'évolutivité pour les déploiements importants. Il supporte par ailleurs l'audio AES67 sur IP, facilitant l'intégration souple avec les processeurs DMP 128 Plus ou d'autres composants audio sur IP. La gamme NAV est une plateforme dédiée, puissante, et hautement évolutive qui supporte les applications audiovisuelles professionnelles complexes, et assure le transfert sécurisé de signaux audiovisuels vers des milliers de terminaux.
Le NAV SD 101 utilise le codec PURE3 Extron, une technologie de compression unique par ondelettes qui dépasse les caractéristiques de performance d'autres systèmes de compression standard. Avec une latence quasi inexistante, les signaux vidéo encodés sont traités avec un échantillonnage de couleurs 4:4:4, tout en maintenant la qualité d'origine et la résolution native de la source. L'ISS (Intelligent Selective Streaming) du codec PURE3 est une technologie de streaming exclusive Extron qui, lors de phases de mouvement faible dans des contenus streamés, augmente les capacités de streaming. Le codec PURE3 dispose également d'une capacité de masquage d'erreurs avancé, fournissant une immunité élevée contre les erreurs réseau, tels que les erreurs binaires, la gigue, et les paquets de données hors séquence ou perdus. Le masquage d'erreurs PURE3 assure une qualité d'images optimale sans plus de latence ni de bande passante, généralement introduite par les systèmes de correction d'erreur directe (FEC).
Conçu pour les réseaux Ethernet 1 Gb/s, le NAV SD 101 décode et scale la vidéo haute qualité, fournissant une reproduction précise de contenus source. En utilisant une infrastructure Ethernet en cuivre 1 Gb/s 1000Base-T standard, le NAV SD 101 assure une conception modulaire du système et une diffusion optimale en streaming sur des distances considérables. Le NAV SD 101 peut être alimenté à distance via le PoE+ sur un switch réseau conforme PoE ou un injecteur PoE, rendant inutile l'utilisation de sources d'alimentation externes. Parfaitement adapté aux applications de distribution vidéo professionnelles, aux centres de commandement et de conduite d'opérations, ou aux applications de formation, le NAV SD 101 est la solution idéale pour tout installation dans laquelle un système de distribution vidéo AV sur IP haute qualité est souhaité.
Le NAV SD 101 est entièrement conforme HDCP 2.3 pour assurer la transmission de contenus UHD cryptés avec le standard HDCP. Il dispose également de la technologie Key Minder® Extron pour améliorer et simplifier l'intégration des appareils équipés en HDMI. Pour les signaux HDMI avec contenus protégés, le Key Minder authentifie et maintient le cryptage HDCP en continu pour fournir une rapidité et une fiabilité de transmission sur une infrastructure réseau. Si le contenu crypté HDCP est diffusé en streaming vers un écran non conforme HDCP, le récepteur transmet un écran vert, fournissant un retour visuel instantané indiquant que le contenu protégé ne peut être affiché.
La plateforme NAV supporte le standard AES67 pour la transmission de l'audio sur IP, facilitant l'intégration avec des processeurs DMP 128 Plus ou d'autres composants audio sur IP. Le standard AES67 répond au besoin d'interopérabilité entre les principaux protocoles réseau audio sur IP actuellement utilisés. L'utilisation de ce standard permet aux intégrateurs audiovisuels d'ajouter plus facilement la technologie réseau audio dans diverses applications, assurant des performances optimales et une souplesse dans la distribution de signaux audio.
Les systèmes NAV ne se limitent pas à l'extension et à la distribution vidéo. Plusieurs encodeurs et décodeurs peuvent être associés pour créer une matrice IP audio et vidéo. Les solutions AV Pro sur IP NAV associent la souplesse d'un système IP aux caractéristiques de commutation audio et vidéo, faciles à intégrer des grilles de commutation Extron traditionnelles, telles que Key Minder, EDID Minder®, et la commutation audio et USB indépendante. Pour une commutation sécurisée, vous pouvez concevoir un petit système de commutation en IP intégrant plusieurs terminaux et un système de contrôle de la gamme Pro Extron. Dans les plus grandes installations, le gestionnaire de systèmes NAVigator peut amplifier les capacités de commutation, grâce à ses capacités de contrôle avancé et de supervision globale d'un système.
La capacité de routage avec gestion de priorité permet aux utilisateurs de créer des indicateurs personnalisés pour s'assurer que les données sont correctement isolées et que les terminaux sont plus facilement localisés. Les utilisateurs peuvent assigner plusieurs indicateurs à un terminal à l'aide du logiciel associé au NAVigator. Associés à un système de contrôle Extron, les indicateurs peuvent être utilisés pour classer, isoler, ou localiser rapidement des terminaux. Le routage avec gestion de priorité est utile dans des systèmes possédant plusieurs niveaux de classification de sécurité ou dans des applications contrôlant plusieurs salles dans une entreprise ou sur un campus.
Le NAV SD 101 dispose d'une interface intuitive embarquée pour accéder facilement aux paramètres réseau et à d'autres paramètres à partir d'un navigateur Web standard. Outre l'interface Web, le NAV SD 101 peut être configuré à partir du logiciel de configuration des produits (PCS) Extron. Les plus grands systèmes tireront profit du gestionnaire de systèmes optionnel NAVigator, un équipement spécialisé pour centraliser la gestion et le contrôle de systèmes NAV.
Le gestionnaire de systèmes NAVigator, disponible en option, transforme un système NAV en solution de matriçage IP puissante et modulaire. Le NAVigator est un équipement spécialisé disposant d'une interface intuitive pour centraliser la gestion et le contrôle de systèmes NAV. Il assure une simplicité d'installation et de configuration système, ainsi qu'une rapidité de commutation, et inclut de nombreuses caractéristiques pour la supervision, l'exécution de diagnostics, et la résolution de problèmes. Le NAVigator facilite également les mises à jour centralisées de firmware, ainsi que la configuration, la sauvegarde, et la restauration de plusieurs unités de manière simultanée depuis un seul point d'accès. Par ailleurs, le NAVigator est conçu pour s'intégrer directement avec les systèmes de contrôle de la gamme Pro Extron, qui disposent d'une plateforme sécurisée chiffrant toutes les commandes du processeur de contrôle au terminal.
Le NAV SD 101 offre des résolutions informatiques et vidéo à des débits de sorties sélectionnables, compris entre 640 x 480 et 4096 x 2160 (UHD). Avec la technologie de scaling intégrée Vector 4K Extron, le NAV SD 101 offre un redimensionnement (upscaling/downscaling) des images de pointe, et des algorithmes de traitement de haute précision pour un scaling exceptionnel. Les modes FILL et FOLLOW sélectionnables assurent que le format d'images en sortie est correct. Le mode FILL fournit une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal d'entrée. En outre, l'espace colorimétrique de la sortie HDMI peut être automatiquement réglé, afin de garantir une compatibilité avec des écrans connectés DVI ou HDMI. Parce qu'il supporte de nombreuses résolutions vidéo, le NAV SD 101 vous offre la résolution de sortie optimale pour votre écran, améliorant la performance vidéo et maximisant la compatibilité du système.
Tous les terminaux NAV supportent le contrôle d'accès au réseau par port 802.1X. En cas d'activation, l'authentification 802.1X nécessite que tous les appareils soient approuvés avant qu'un accès réseau ne soit accordé. Le support du service Microsoft® Active Directory simplifie la gestion d'utilisateurs et l'authentification de groupes, permettant de maintenir des politiques de sécurité renforcées. De plus, le protocole SRTP (Secure Real-Time Transport Protocol) assure le chiffrement, l'authentification des messages, et l'intégrité des données de flux vidéo et de données. Les systèmes NAV offrent une compatibilité native avec les systèmes de contrôle de la gamme Pro Extron, qui disposent d'une plateforme sécurisée chiffrant toutes les commandes du processeur de contrôle au terminal. Les systèmes NAV et de contrôle de la gamme Pro Extron créent conjointement la solution AV Pro sur IP la plus fiable et sécurisée de l'industrie audiovisuelle. Lorsque le NAVigator est utilisé, toutes les communications entre le gestionnaire de systèmes et les terminaux sont chiffrés via le protocole SSH (Secure Shell Protocol). Le NAV SD 101 est hautement sécurisé et peut être intégré sereinement dans toute application AV Pro moderne fonctionnant sur un réseau.
Tous les terminaux NAV disposent d'un port de contrôle intégré de la gamme Pro pour le RS-232, et l'IR ; il étend les systèmes de contrôle de la gamme Pro au-delà de l'emplacement physique du processeur de contrôle. Cette caractéristique Extron unique permet de ne pas raccorder d'autres processeurs de contrôle sur les terminaux. La gamme NAV assure un contrôle chiffré et efficace des appareils à portée du réseau. La gamme NAV est la solution idéale pour toute application nécessitant un contrôle d'appareils, une commutation audio et vidéo souple, et une transmission fiable de contenus haute qualité sur de longues distances.
La plateforme NAV est la seule solution offrant une interopérabilité parfaite et complète entre des encodeurs et des décodeurs 1 Gb/s et 10 Gb/s. La gamme NAV utilise le codec PURE3 pour diffuser en streaming la vidéo depuis des encodeurs 1 Gb/s vers des décodeurs 10 Gb/s ou pour réduire les débits des encodeurs 10 Gb/s afin que les flux puissent être immédiatement décodés par les décodeurs 1 Gb/s. Cette flexibilité assure une transmission fiable de la vidéo haute qualité avec une latence très faible dans l'ensemble de votre organisation.
- Station de travail AV Pro sur IP NAV — Utilisez jusqu'à quatre écrans dans une configuration 1xN ou 2x2 contrôlée par un ensemble clavier/souris. Effectuez votre choix parmi 50 entrées pour supporter jusqu'à 30 stations de travail par NAVigator.
- Commutation KVM avec SmartGlide™ — Offre une commutation automatique, rapide, et fluide du clavier et de la souris lorsque le curseur se déplace d'un écran de station de travail à un autre.
- Activité KVM centrée avec SmartGlide — Une bordure optionnelle indique l'écran actif pendant que le curseur se déplace d'un écran de station de travail à un autre.
- Décodage de signaux audio et vidéo depuis des réseaux Ethernet 1 Gb/s — L'Ethernet 1 Gb/s standard supporte une conception modulaire de système et la transmission sur des distances considérables vers tout emplacement.
- Supporte l'HDMI 2.0 à des résolutions allant jusqu'au 4K/60 à 4:4:4 — HDMI jusqu'au 4K à 60 Hz (4096 x 2160) avec un échantillonnage 4:4:4 de la chrominance assurant une reproduction précise des images source.
- Codec PURE3® — Technologie de compression par ondelettes brevetée Extron qui fournit une qualité d'images supérieure avec une très faible latence à des débits optimaux. Grâce à son immunité contre les erreurs réseau et sa capacité intégrée de masquage d'erreurs, le PURE3 facilite la transmission fiable en temps réel de signaux vidéo sans perte visuelle sur des réseaux IP.
- Technologie Intelligent Selective Streaming de PURE3 — La technologie Intelligent Selective Streaming (ISS) permet, à partir d'un contenu à faible mouvement, d'obtenir des débits extrêmement faibles tout en assurant des performances vidéo sans perte visuelle.
- Interopérabilité avec des terminaux NAV® 10 Gb/s — La vidéo 1 Gb/s peut être immédiatement décodée pour une meilleure compatibilité dans les solutions associant des débits 1 Gb/s et 10 Gb/s.
- Latence très faible avec vidéo haute qualité — Décode et scale la vidéo professionnelle avec une latence très faible avec le codec unique par ondelettes PURE3® Extron, optimisant l'expérience utilisateur et la reproduction précise de chaque détail visuel.
- Technologie de scaling Vector™ 4K Extron avancé — La technologie de scaling Vector™ 4K Extron est spécifiquement conçu pour l'obtention d'images 4K de qualité exceptionnelle, avec un scaling ascendant et descendant d'images de premier ordre, une meilleure précision des couleurs et des détails de l'image.
- Support audio AES67 — Support du standard audio sur IP AES67, offrant une compatibilité avec nos processeurs DSP Extron et les appareils d'autres fabricants.
- Conforme HDCP 2.3 — Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes HDCP.
- La compatibilité PoE+ permet de ne pas avoir recours à une source d'alimentation locale — Le PoE+ permet un approvisionnement en énergie et la réception de signaux audiovisuels sur un seul câble Ethernet, supprimant l'utilisation de sources d'alimentation locales volumineuses.
- Le mode WindoWall® Mode supporte les applications sur mur d'images — Les décodeurs NAV avec scaler supportent des applications sur mur d'images avec le traitement WindoWall Extron, permettant de combiner des images plein écran et agrandies sur plusieurs écrans. Les presets WindoWall permettent de manipuler rapidement et facilement le canevas d'un mur d'images selon divers agencements visuels.
- Économiseur d'écran personnalisable — Affiche une image personnalisée fournie par l'utilisateur, un écran noir, un écran bleu, ou la dernière image vidéo lorsqu'aucun flux ou signal vidéo actif n'est présent.
- Affichage à l'écran personnalisé — Affichage à l'écran configurable pour deux lignes de texte personnalisé pour afficher les noms des sources vidéo, les niveaux de classification de sécurité, ou d'autres données définies par l'utilisateur provenant d'un encodeur.
- Bordures personnalisées — Affichage de bordures plein écran avec des couleurs diverses, appliquées par le système de contrôle. Ces bordures peuvent être utilisées dans de nombreuses applications telles que la classification de sécurité, l'état des alarmes, ou l'identification de l'écran actif.
- Contrôleur d'affichage à l'écran sur station de travail — En appuyant sur une commande de raccourci clavier, un menu contextuel s'affiche pour permettre à l'utilisateur de basculer les entrées clavier et souris ou d'effectuer une sélection parmi des configurations de presets.
- Commutation via raccourci clavier sur station de travail — Permet à un utilisateur de basculer le contrôle du clavier et de la souris entre les ordinateurs sources en appuyant sur une touche du clavier.
- Chiffrement de flux SRTP — Le protocole SRTP (Secure Real-Time Transport Protocol) assure le chiffrement, l'authentification des messages, et l'intégrité des données pour les flux vidéo et de données.
- Routage avec gestion de priorité — Assignation d'indicateurs personnalisés aux terminaux à l'aide du logiciel associé au NAVigator. Les indicateurs peuvent être utilisés pour classer des terminaux, les localiser facilement sur le réseau, ou pour mettre en place des règles relatives à un routage avec un système de contrôle Extron.
- Contrôle d'accès au réseau par port 802.1X — Supporte l'authentification par port 802.1X, qui nécessite que tous les appareils soient approuvés avant qu'un accès réseau ne soit accordé.
- Certification JITC — Octroi de la certification Joint Interoperability Test Command (JITC) par la Defense Information Systems Agency (DISA) du Gouvernement des États?Unis, permettant l'utilisation de l'AV Pro sur IP NAV dans les infrastructures réseau et de données les plus sécurisées.
- Module FIPS 140-2 certifié — Le module cryptographique Extron est conforme aux directives NIST et CCS et est certifié par le Cryptographic Module Validation Program (CMVP) comme conforme à la norme de traitement de l'information FIPS 140-2 pour assurer la protection de données sensibles.
- Support du service Active Directory — Intégration avec Microsoft® Active Directory, simplifiant la gestion d'utilisateurs, l'authentification de groupes, et permettant de maintenir des politiques de sécurité renforcées.
- Masquage d'erreurs — Offre une immunité élevée contre les erreurs réseau, assurant la transmission fiable d'images de qualité supérieure avec une capacité de masquage d'erreurs, y compris lors d'une perte importante de paquets.
- Interface Web embarquée — Interface Web embarquée intuitive offrant des fonctions de configuration et de gestion de système simples à utiliser.
- EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit que l'ensemble des sources démarre correctement et garantit également une transmission fiable du contenu vers l'écran.
- Vérification continue de la conformité HDCP par Key Minder® pour assurer une commutation rapide et fiable — Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie pour garantir une commutation fiable et rapide dans les environnements audiovisuels professionnels tout en permettant la distribution simultanée d'un seul signal source vers un ou plusieurs displays.
- Confirmation visuelle HDCP — Lorsqu'un contenu crypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.
- Supporte des signaux audio analogiques et embeddés dans l'HDMI — Interconnexion directe avec des signaux source audiovisuels courants pour assurer une compatibilité avec la plupart des appareils audio.
- Compatible avec les câbles Show Me — Les câbles et les modules Retractor Show Me fournissent une connectivité pratique ainsi qu'une capacité de contrôle et de sélection d'entrée par l'utilisateur de systèmes audiovisuels.
- Intégration avec des systèmes de contrôle de la gamme Pro pour assurer un contrôle externe sécurisé et intuitif — Conçu pour une intégration directe avec les systèmes de contrôle de la gamme Pro Extron pour assurer un contrôle IR et RS-232 chiffré et sécurisé d'appareils externes sans autre processeur de contrôle.
- Capacité CEC (Consumer Electronics Control) — Les commandes CEC standard intégrées peuvent être activées pour contrôler les écrans ou les autres équipements audiovisuels connectés en HDMI.
- Plateforme sécurisée — Offrant une compatibilité native avec les systèmes NAV, les systèmes de contrôle de la gamme Pro Extron fournissent une gestion souple d'un système et un contrôle de la commutation via une plateforme sécurisée qui chiffre toutes les commandes du processeur de contrôle au terminal. Les systèmes NAV et de contrôle de la gamme Pro Extron créent conjointement la solution AV Pro sur IP la plus fiable et sécurisée de l'industrie audiovisuelle.
- Filtre Multicast avec IGMPv3 — Supporte le filtrage Multicast avec le protocole IGMPv3 pour réduire la consommation de bande passante. Permet l'utilisation d'un dispositif réseau standard.
- Identification instantanée de terminaux — Identification de terminaux à l'aide d'un bouton d'identification et d'un voyant accélérant la détection d'unités sur un réseau, pour simplifier les diagnostics et l'installation.
- Source d'alimentation externe Everlast™ Extron incluse — Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d'énergie
- Source d'alimentation Everlast Extron couverte par une garantie sept ans pièces et main d'oeuvre
- Boîtier métallique de 2,5 cm (1") de hauteur, un demi-rack de largeur — Boîtier compact se dissimulant facilement dans une installation.
- ZipClip® 400 fourni — Assure un montage rapide et simple sur des rails de rack, des plateaux, et des pupitres.
