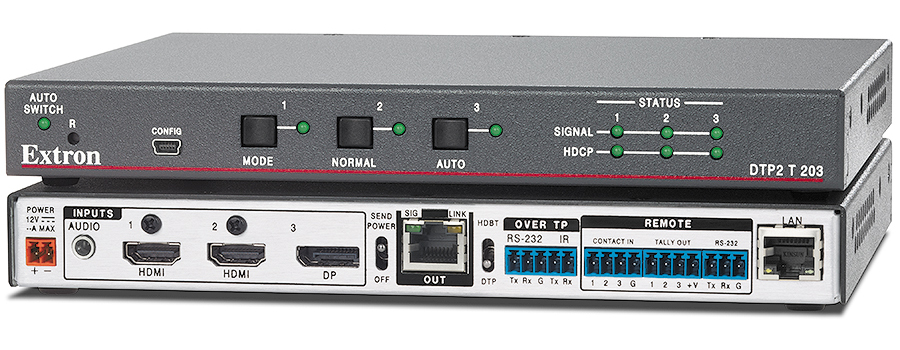

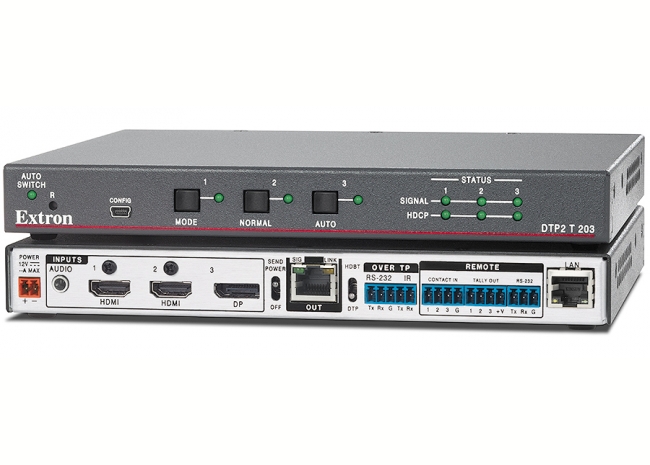

Extron DTP2 T 203 - Sélecteur 4K/60 à trois entrées avec émetteur DTP2 intégré - Compatible HDBaseT

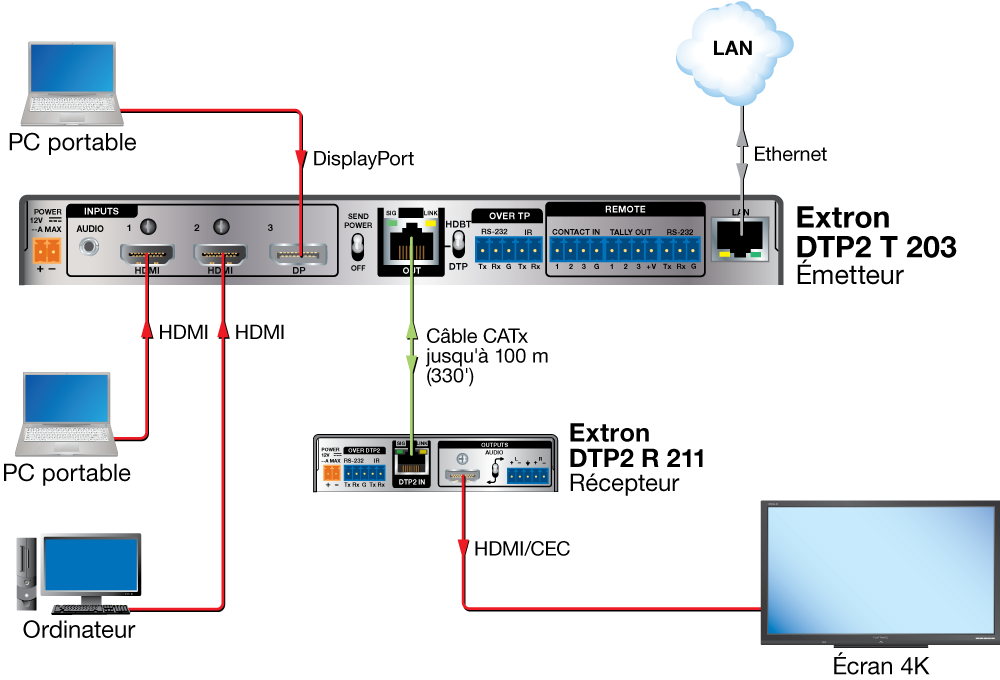

Le DTP2 T 203 Extron est un émetteur à trois entrées qui transmet des signaux vidéo DisplayPort, HDMI, audio, et de contrôle jusqu'à 100 m (330') sur un câble CATx blindé, à un produit Extron équipé DTP® Extron. Il dispose d'une entrée DisplayPort, de deux entrées HDMI, et d'une sortie DTP2. Le DTP2 T 203 supporte des signaux vidéo à des résolutions jusqu'à 4K/60, avec un échantillonnage 4:4:4 de la chrominance, et est conforme HDCP 2.3. L'embeddage audio et le contrôle à distance en Ethernet assurent une facilité d'intégration dans des environnements professionnels. Les fonctionnalités qui facilitent le travail des intégrateurs incluent l'EDID Minder®, la commutation automatique entre les entrées, et l'insertion IR et RS-232 bidirectionnelle pour le contrôle des appareils audiovisuels à distance. Grâce à la dimension compacte du boîtier, l'appareil peut être facilement placé dans des pupitres, sous des tables, ou dans les emplacements dans lesquels il répond aux besoins d'une application.
Le DTP2 T 203 offre une fiabilité de commutation et de transmission de signaux vidéo DisplayPort et HDMI à des débits de données atteignant 18 Gb/s. Pour un fonctionnement simplifié, il peut commuter automatiquement entre les sources. La sortie DTP2 peut être configurée pour envoyer des signaux vidéo et audio embeddé, ainsi que des signaux IR et RS-232 bidirectionnels, vers un écran équipé HDBaseT™.
Pour garantir que les systèmes audiovisuels professionnels fonctionnent de la manière prévue, il est indispensable que la communication EDID entre des sources vidéo et des appareils de destination soit correctement gérée. La gestion correcte de l'EDID permet la transmission de signaux vidéo et audio par les équipements source dans des formats et des paramètres les mieux adaptés aux capacités de l'écran. Une mauvaise gestion de l'EDID pourrait en revanche entraîner des images de qualité inférieure, une absence d'image, et une mauvaise qualité sonore. Le DTP2 T 203 offre un ensemble de capacités et d'outils exclusifs Extron qui assurent un contrôle complet de la gestion EDID. La fonction logicielle EDID Minder offre une bibliothèque de fichiers EDID qui peuvent être appliqués à toute entrée vidéo. Un EDID supplémentaire peut être capturé depuis les écrans connectés ou chargé par l'utilisateur. L'EDID Minder est facilement accessible dans le logiciel PCS, tandis que l'utilitaire Windows EDID Manager 2.0, téléchargeable gratuitement, permet de visualiser et d'éditer les fichiers EDID. Ce logiciel permet d'optimiser le format vidéo, de manipuler l'échantillonnage de la chrominance et la profondeur de couleurs, et d'ajuster les capacités audio. Les fichiers édités peuvent être sauvegardés, ajoutés à la bibliothèque, et facilement appliqués aux appareils dans le système.
Afin d'empêcher des incompatibilités de couleurs entre la source et l'écran, le DTP2 T 203 ajuste automatiquement la profondeur de couleurs en fonction des données EDID de l'écran. Les voyants LED sur le panneau avant permettent de confirmer immédiatement l'authentification HDCP et la présence du signal à chaque entrée et à la sortie. Si le contenu encrypté HDCP est transmis vers un écran non conforme, un signal vert plein écran fournit une confirmation visuelle immédiate que le contenu protégé ne peut être diffusé sur cet écran.
Ce sélecteur DTP2 offre également une connexion pour la transmission de l'audio stéréo analogique, vers une grille de commutation, un sélecteur, ou un processeur de signaux équipé DTP. Les signaux audio stéréo analogiques peuvent être embeddés de manière sélective sur le signal de sortie vidéo. Le DTP2 T 203 peut être paramétré pour transmettre l'audio numérique embeddé ou pour embedder automatiquement l'audio analogique lorsqu'aucun signal numérique n'est détecté. En cas d'embeddage, l'audio analogique peut être attribué à une entrée vidéo spécifique, ou être paramétré pour suivre la commutation d'entrée.
Le DTP2 T 203 offre d'autres fonctionnalités pratiques facilitant le travail des intégrateurs et simplifiant l'installation. Il supporte la transmission simultanée des signaux IR et RS-232 bidirectionnels provenant d'un système de contrôle pour le contrôle des appareils audiovisuels. Le sélecteur peut aussi être alimenté à distance via le câble paires torsadées blindé par un produit équipé DTP2. Il est également possible de configurer l'unité pour alimenter le récepteur DTP2 connecté ; les deux appareils partageant ainsi la même source d'alimentation.
Il offre diverses possibilités de contrôle ergonomiques, dont le contrôle sur panneau avant, le RS-232, l'Ethernet, et le contact sec avec sortie tally. La configuration du DTP2 T 203 est simplifiée à l'aide du logiciel de configuration des produits (PCS) Extron, qui comprend une interface graphique permettant une navigation facile. Cette application logicielle permet d'accélérer l'installation, la mise en service, le fonctionnement et la supervision en temps réel, et peut configurer plusieurs unités au cours de la même session. Par ailleurs, les pages Web embarquées fournissent l'état du système et des capacités de réglages pour la supervision et le dépannage d'appareils via un navigateur standard.

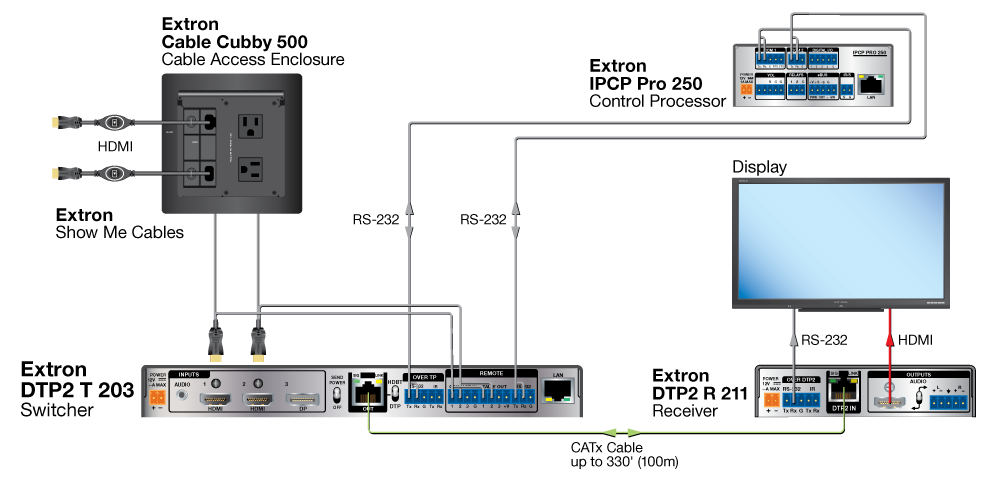

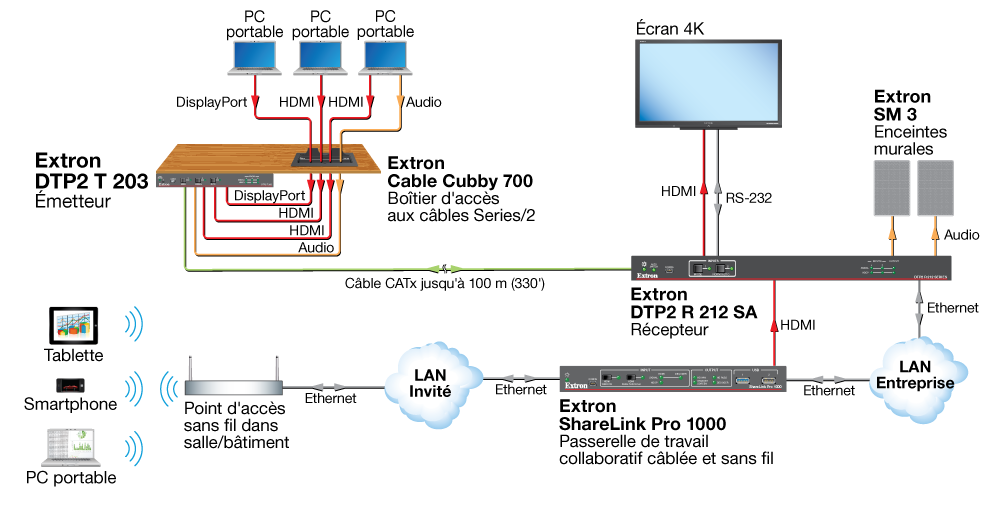

Le DTP2 T 203 peut être associé à une grille de présentation DTP CrossPoint® Extron, ou à d'autres produits équipés DTP pour supporter des sources à des emplacements distants. L'unité est installée dans un boîtier métallique de 2,5 cm (1") de hauteur, et d'un demi-rack de largeur. Le design compact du boîtier permet de l'installer facilement dans des pupitres et sous des tables.
Extron recommande le câble paires torsadées blindé XTP DTP 24, les fiches blindées RJ-45, les jacks et les coupleurs, tous conçus pour une transmission optimale des signaux avec les produits de la gamme DTP Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et est conçu avec un design SF/UTP, avec quatre conducteurs paires torsadées 24 AWG non blindés, au coeur d'un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.
- Transmission de signaux DisplayPort, HDMI, de contrôle, et audio analogiques jusqu'à 100 m (330') sur un câble CATx blindé — Le DTP2 T 203 offre une fiabilité exceptionnelle et des performances optimales dans une infrastructure de câbles facile à mettre en place et peu coûteuse.

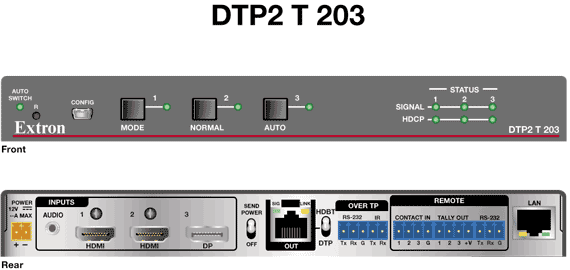

- Entrées : une DisplayPort, deux HDMI, et un mini-jack 3,5 mm stéréo pour l'audio
- Sortie : une sortie paires torsadées DTP2 sur RJ?45
- Support de résolutions informatiques et vidéo jusqu'à 4K/60 à 4:4:4 — Le support du format 4K/60 à un échantillonnage 4:4:4 de la chrominance nécessite la connexion d'un produit DTP2 compatible.
- Commutation automatique entre les entrées — La commutation automatique permet un fonctionnement intuitif dans des espaces de travail collaboratif. Plusieurs modes de priorité de commutation sont disponibles, notamment la priorité à la dernière entrée connectée et la priorité sélectionnable par l'utilisateur.
- Embeddage audio stéréo analogique — Les signaux audio stéréo analogiques peuvent être embeddés, de manière sélective, sur le signal de sortie vidéo numérique et transportés via DTP. Les entrées DisplayPort et HDMI peuvent être paramétrées pour transmettre l'audio numérique embeddé ; le DTP2 T 203 peut également embedder automatiquement l'audio analogique sur le signal HDMI.
- Support de débit de données DisplayPort avec fonction SST (Single Stream Transport), jusqu'à 21,6 Gb/s
- Prise en charge de la spécification HDMI 2.0b, notamment des débits de données atteignant 18 Gb/s, l'HDR, le Deep Color jusqu'à 12 bits, le 3D, et les formats audio HD sans perte
- Support de l'imagerie à plage dynamique étendue (HDR) — Offre une gamme de contraste plus étendue et une plus grande plage de couleurs en fournissant la bande passante vidéo, la profondeur de couleurs, et les capacités d'échanges de métadonnées nécessaires pour la vidéo HDR.
- Conforme HDCP 2.3 — Garantit l'affichage des contenus vidéo 4K protégés et l'interopérabilité avec d'autres appareils conformes HDCP.
- Capacité d'alimentation à distance avec les produits DTP2 — Pour une installation simplifiée, le DTP2 T 203 peut être alimenté à distance par un produit équipé DTP2 via la connexion paires torsadées. Il peut également être configuré pour alimenter le récepteur DTP2 connecté.
- Contrôle et supervision via Ethernet — Permet le contrôle et la supervision proactive via un réseau.
- Câble paires torsadées blindé XTP DTP 24 Extron fortement recommandé pour une performance optimale
- Compatible avec un câble paires torsadées blindé CATx — Le DTP2 T 203 supporte une distance maximale de transmission de 100 m (330') pour toutes les résolutions compatibles lors d'une utilisation avec un câble paires torsadées CATx blindé. Des câbles paires torsadées blindés avec un conducteur central robuste de 24 AWG ou plus sont recommandés pour des performances optimales.
- La sortie DTP2 est compatible avec des appareils équipés HDBaseT — La sortie DTP2 peut être configurée pour envoyer des signaux vidéo et audio embeddé, ainsi que IR et RS?232 bidirectionnels, vers un écran équipé HDBaseT.
- Support de signaux audio stéréo analogiques supplémentaires — Le DTP2 T 203 accepte les signaux audio stéréo analogiques pour une transmission simultanée sur le même câble paires torsadées blindé.
- Attribution d'entrée audio — L'entrée audio analogique peut en outre être attribuée à chacune des trois entrées vidéo, ou être paramétrée pour suivre la commutation d'entrée.
- Insertion IR et RS?232 bidirectionnelle pour le contrôle d'appareils audiovisuels — Les signaux IR et RS?232 bidirectionnels peuvent être transmis avec les signaux vidéo, permettant de contrôler les appareils audiovisuels à distance, sans nécessité de câblage supplémentaire.
- Insertion RS?232 depuis le port de contrôle Ethernet — Enregistre les ressources système et simplifie l'installation en permettant à un processeur de contrôle d'accéder aux appareils RS?232 distants via l'Ethernet.
- Insertion CEC — Un processeur de contrôle peut insérer des commandes CEC via SIS (Simple Instruction Set) pour contrôler les appareils connectés à la sortie HDMI.
- Support de plusieurs formats audio embeddés — Le DTP2 T 203 est compatible avec de nombreux signaux audio multicanaux afin d'assurer un fonctionnement optimal avec des sources HDMI.
- Compatible avec tous les récepteurs DTP et les produits équipés DTP — Permet d'associer l'appareil à des récepteurs de table et en plaque murale, ainsi que d'autres produits équipés DTP afin de répondre aux besoins d'une application. Le support de l'alimentation à distance nécessite la connexion à un produit équipé DTP2.
- Autorisation HDCP sélectionnable par l'utilisateur — Permet aux entrées individuelles d’apparaître conformes ou non conformes HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non-conformité HDCP, le matériel protégé n'est pas envoyé.
- Gestion EDID complète — Utilisez le logiciel PCS pour accéder à l'EDID Minder et paramétrer l'EDID de l'entrée vidéo, capturer l'EDID des écrans connectés, ou charger des fichiers EDID personnalisés. Une gestion correcte de l'EDID assure l'intégration facile des sources et des écrans dans un système, favorisant un fonctionnement optimisé de ce dernier. Le logiciel EDID Manager 2.0, téléchargeable gratuitement, offre des capacités avancées d'édition de l'EDID et de création de fichiers EDID personnalisés.
- EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — L'EDID Minder garantit l'affichage correct de l'ensemble des sources et une transmission fiable du contenu vers l'écran.
- Authentification HDCP et confirmation de la présence du signal — Offre une vérification en temps réel de l'état HDCP pour chaque entrée et chaque sortie vidéo numérique. Les signaux et l'HDCP sont ainsi vérifiés simplement et rapidement via des voyants LED, RS?232, USB, ou Ethernet situés sur le panneau avant, ce qui offre un retour d'informations non négligeable à l'utilisateur ou à un employé du support technique.
- Confirmation visuelle HDCP — Lorsqu'un contenu chiffré HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.
- Correction du format de l'interface HDMI vers DVI — Active ou désactive automatiquement l'audio embeddé et les InfoFrames, et sélectionne l'espace colorimétrique approprié pour une connexion optimale à des écrans HDMI et DVI.
- Gestion automatique de la profondeur de couleurs — Le DTP2 T 203 ajuste automatiquement la profondeur de couleurs en fonction des données EDID de l'écran, ce qui empêche les incompatibilités de couleurs entre la source et les écrans.
- Contrôle de la fonction mute en sortie — Permet de muter la sortie audio analogique et/ou HDMI à tout moment.
- Verrouillage du panneau avant — Cette fonction permet de verrouiller toutes les fonctions du panneau avant, qui restent toutefois disponibles via le contrôle RS?232 ou USB.
- Pages Web embarquées — Permettent d'utiliser un navigateur standard pour la supervision et le dépannage d'appareils via une interface Web intuitive.
- Port de contrôle RS?232 — Permet l'utilisation de commandes série pour l'intégration dans un système de contrôle. Les produits Extron utilisent le protocole de commande SIS™ (Simple Instruction Set), un ensemble de commandes basiques du code ASCII qui permet une programmation rapide et facile.
- Contrôle à distance par contact sec avec sortie tally — Permet de sélectionner à distance un canal d'entrée, pendant que la sortie tally émet une tension de +5 Vcc pour allumer un voyant LED, afin d'indiquer quelle entrée est actuellement sélectionnée.
- Compatible avec les câbles Show Me® TeamWork® — Les câbles Show Me fournissent une connectivité pratique ainsi qu'une capacité de contrôle et de sélection d'entrée par l'utilisateur pour des systèmes de travail collaboratif TeamWork. Rendez-vous sur le TeamWork System Builder pour créer un système personnalisé pour votre environnement de travail collaboratif.
- Port de configuration USB sur panneau avant — Facilite la configuration sans devoir accéder au panneau arrière.
- Voyants LED indiquant la présence du signal, l'HDCP, l'alimentation, et l'état de la connexion — Indication visuelle de l'état du système, pour le retour et le contrôle en temps réel des paramètres essentiels de performance.
- Voyants LED indiquant les signaux et la connexion RJ?45 pour le port DTP — Permet de confirmer la transmission de signaux et le fonctionnement du système afin de permettre une identification rapide des problèmes de connectivité.
- Facilité de configuration et de mise en route avec le logiciel de configuration des produits (PCS) Extron — Configure de manière fonctionnelle plusieurs produits avec une seule application logicielle.
- Boîtier métallique de 2,5 cm (1") de hauteur, et d'un demi-rack de largeur — Grâce à son boîtier compact, l'appareil peut être facilement installé dans les emplacements requis.
- Attaches LockIt® pour câble HDMI fournies
