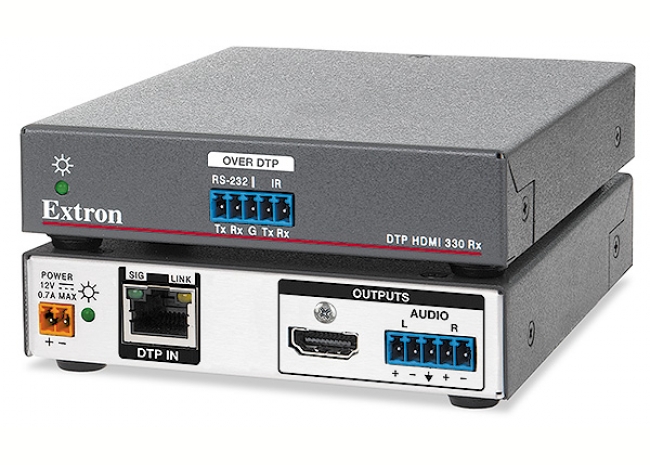

Extron DTP HDMI 4K 330 Rx - Récepteur DTP HDMI - Compatible HDBaseT

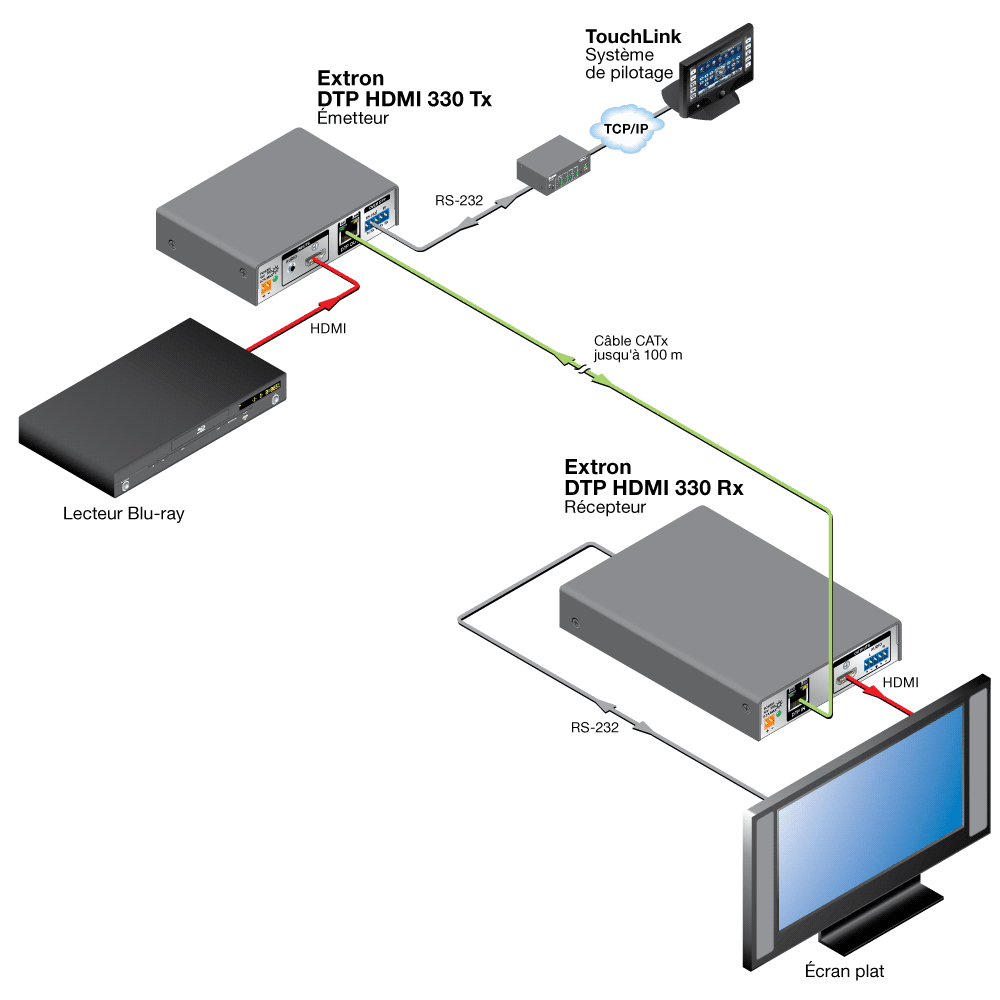

Le DTP HDMI 4K 330 Rx Extron est un récepteur qui fonctionne avec les produits Extron équipés DTP® 330 pour la transmission longue distance des signaux HDMI, audio, RS-232 bidirectionnel et IR, jusqu'à 100 mètres (330 pieds) sur un câble CATx blindé. Il constitue une solution efficace pour diffuser sur de longues distances les signaux HDMI avec audio multicanaux embeddé depuis des équipements HDMI. En outre, le DTP HDMI 4K 330 Rx accepte des signaux audio stéréo analogique depuis un produit équipé DTP 330 via le même câble paires torsadées blindé. Il accepte les résolutions vidéo jusqu'à 4K. La taille compact du boîtier et la possibilité d'alimentation à distance, rendent le DTP HDMI 4K 330 Rx idéal pour un placement discret dans des pupitres, derrière des écrans tactiles, ou n'importe où il est nécessaire pour répondre aux exigences des applications.
Le DTP HDMI 4K 330 Rx, conforme à la norme HDCP, permet une réception longue distance fiable des signaux HDMI et accepte le Deep Color jusqu'à 12 bits, le passage du CEC et les formats audio sans perte HD embeddés. De plus, la communication DDC d'EDID et d'HDCP est maintenue en continu entre la source et l'appareil d'affichage pour garantir une compatibilité directe et la transmission optimale des signaux entre les appareils. Le DTP HDMI 4K 330 RX reçoit également l'audio stéréo analogique depuis une grille de commutation, un sélecteur ou un processeur de signal équipée DTP 330. Le signal audio stéréo analogique est envoyé via le même câble paires torsadées blindé que les signaux HDMI et de contrôle, ce qui rend inutile l'utilisation d'un câble séparé pour accepter l'audio analogique au récepteur.
Le récepteur paires torsadées offre d'autres fonctionnalités pratiques et conçues pour simplifier l'intégration. Le DTP HDMI 4K 330 Rx permet la transmission simultanée des signaux IR et RS-232 bidirectionnel provenant d'un système de contrôle pour le contrôle des appareils AV. De plus, le récepteur peut être alimenté à distance via un câble paires torsadées blindé par un produit équipé DTP 330, permettant aux deux appareils de partager la même source d'alimentation.
Le DTP HDMI 4K 330 Rx peut être intégré à une grille de commutation de présentation DTP CrossPoint® Extron, ou à d'autres produits équipés DTP 330 pour la prise en charge d’appareils d’affichage et d’autres appareils de sortie aux emplacements distants. Le récepteur est logé dans un boîtier métallique de 2,5 cm (1") de hauteur, et d'1/4 de rack de largeur. Le design compact du DTP HDMI 4K 330 Rx permet de le placer discrètement dans des pupitres ou derrière des écrans plats.
Extron recommande le câble paires torsadées blindé XTP DTP 24, les fiches, jacks et coupleurs RJ-45 blindés, tous conçus pour une transmission optimale des signaux avec XTP Systems et les produits de la gamme DTP d'Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et possède un design SF/UTP quatre conducteurs paires torsadées 24 AWG non blindés compris dans un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.
- Réception des signaux HDMI, de contrôle, et audio analogique jusqu'à 100 mètres (330 pieds) sur un câble CATx blindé — Le DTP HDMI 4K 330 Rx garantit une grande fiabilité et une performance maximum sur un réseau de câbles facile à installer et peu coûteux.
- Entrée : une entrée paires torsadées DTP® 330 sur RJ-45
- Sorties : une HDMI, audio stéréo sur vis captives
- Accepte les résolutions informatique et vidéo jusqu'à 4K
- Accepte les signaux HDMI pour des débits de données jusqu'à 10,2 Gb/s, le Deep Color jusqu'à 12 bits, la 3D, les formats audio HD sans perte et le passage du CEC
- Conforme à la norme HDCP 2.3 — Garantit l'affichage de supports vidéo protégés 4K et conserve l'interopérabilité avec des versions antérieures du HDCP.
- Capacité d'alimentation à distance — Pour une installation simplifiée, le récepteur peut être alimenté à distance par un produit équipé DTP 330 via la connexion paires torsadées.
- Le câble paires torsadées blindées XTP DTP 24 d'Extron est fortement recommandé pour une performance optimale
- Compatible avec les câbles paires torsadées blindées CATx — Le DTP HDMI 4K 330 Rx prend entièrement en charge une distance de transmission de 100 mètres (330 pieds) maximum, pour toutes les résolutions compatibles lorsqu'il est utilisé avec des câbles paires torsadées blindées CATx. Des câbles paires torsadées blindées avec un conducteur central solide de 24 AWG ou plus sont recommandés pour des performances optimales.
- Accepte les signaux audio stéréo analogiques supplémentaires — Le DTP HDMI 4K 330 Rx accepte l’audio stéréo analogique depuis un produit équipé DTP 330. L'audio numérique embeddé n'est pas désembeddé depuis le signal vidéo numérique.
- Insertion IR et RS-232 bidirectionnel pour le contrôle d'appareils audiovisuels — Les signaux IR et RS-232 bidirectionnel peuvent être transmis avec les signaux vidéo, permettant de contrôler les appareils AV à distance, sans qu'il y ait besoin de câblage supplémentaire.
- Accepte de plusieurs formats audio embeddés — Le DTP HDMI 4K 330 Rx est compatible avec un large choix de signaux audio multicanaux pour fonctionner de manière fiable avec les sources HDMI.
- Permet la transmission EDID et HDCP — Les canaux DDC sont actifs pour permettre la communication en continu entre la source et l'appareil d'affichage.
- Compatible avec tous les émetteurs de la gamme DTP 330 et les produits équipés DTP 330 — Permet de mixer et d'assortir les émetteurs rackables et en plaque murale, ainsi que les autres produits équipés DTP 330, afin de répondre aux exigences de l'application.
- LED indiquant la présence du signal et l'alimentation — Indication visuelle de l'état du système : retour et contrôle en temps réel des paramètres clés.
- LED d'indication de l'état de la liaison et du signal RJ-45 pour le port DTP — Elles offrent un moyen de valider la transmission des signaux et le fonctionnement à partir du récepteur pour permettre une identification rapide des problèmes de connectivité.
- Conforme à la norme UL 2043 — Le DTP HDMI 4K 330 Rx est conforme à la norme UL 2043 relative aux émissions de fumée et de chaleur pour les installations en faux plafond (hors source d'alimentation). L'installation en faux plafond permet de dissimuler l'amplificateur pour éviter les vols et convient idéalement aux salles disposant de peu d'espace.
- Certification JITC — Tests d’interopérabilité et de garantie de sécurité de l’information passés avec succès, en vue d’une utilisation dans des structures gouvernementales ou d’autres environnements sensibles.
- Boîtier métallique de 2,5 cm (1") de hauteur, et d'un quart de rack de largeur — Avec son boîtier compact, l'appareil peut être installé discrètement n'importe où il est nécessité.
- Attaches LockIt® pour câble HDMI comprises
